为实体组件创建物理连续体

为实体组件设置连续体。

您创建的第一个物理连续体将用于为显卡和风扇外壳的所有实体组件建立模型:
  1. 创建物理连续体。
  2. 将连续体重命名为实体组件
  3. 对于物理连续体连续体 > 实体组件,按顺序选择下列模型:
    组合框 模型
    空间 三维
    时间 定常
    材料 多组分固体
    多组分固体 多部件固体
    可选模型 分离固体能量
    梯度(自动选择)
    状态方程 恒密度
  4. 单击关闭

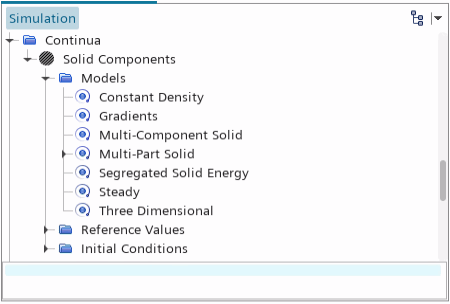

  5. 要查看这些模型,请打开实体组件 > 模型节点。


在实体组件连续体中为多个实体部件建立了模型。某些部件由不同的材料制造而成。要定义多部件固体模型中的这些材料:
  1. 展开连续体 > 实体组件 > 模型 > 多部件固体节点。

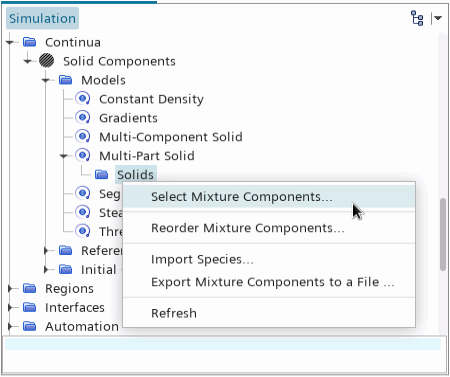

  2. 右键单击固体节点并选择选择混合物成分...


  3. 选择混合物成分对话框中,展开材料数据库 > 标准 > 固体节点。
  4. 从列表中随意选择四种材料。
    在此选择什么材料并不重要,因为在后续操作中您将更改这些材料的属性。
  5. 单击应用,然后单击关闭

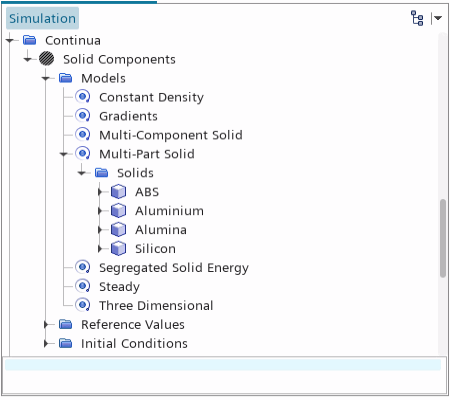

  6. 将这些材料重命名为 ABS氧化铝以及


  7. 编辑多部件固体节点并按照如下所示设置材料特性:
    节点 属性 设置
    ABS
    材料属性
    密度 > 常数 价值 1050 kg/m^3
    比热 > 常数 价值 2050 J/kg-k
    导热率 > 常数 价值 2.5 W/m-K
    节点 属性 设置
    材料属性
    密度 > 常数 价值 2700 kg/m^3
    比热 > 常数 价值 896 J/kg-k
    导热率 > 常数 价值 167 W/m-K
    节点 属性 设置
    氧化铝
    材料属性
    密度 > 常数 价值 3960 kg/m^3
    比热 > 常数 价值 850 J/kg-k
    导热率 > 常数 价值 30 W/m-K
    节点 属性 设置
    材料属性
    密度 > 常数 价值 2330 kg/m^3
    比热 > 常数 价值 700 J/kg-k
    导热率 > 常数 价值 124 W/m-K
  8. 单击关闭
PCB 由 FR-4 玻璃增强层压板和铜箔层构造而成。因此,PCB 在同一层中具有相同的导热率,但在各层之间具有不同的导热率。

将 PCB 材料添加到固体混合物:

  1. 右键单击固体节点并选择选择混合物成分...
  2. 选择混合物成分对话框中,展开材料数据库 > 标准 > 固体节点,然后从列表中选择任何材料。
  3. 单击应用,然后单击关闭
  4. 将新材料重命名为 FR-4 + 铜
  5. 展开 FR-4 + 铜 > 材料特性节点,然后按照如下所示设置材料特性:
    节点 属性 设置
    FR-4 + 铜
    材料属性
    密度 > 常数 价值 33 kg/m^3
    比热 > 常数 价值 37 J/kg-k
    导热率 方法 正交各向异性
定义 PCB 的正交导热率:
  1. 展开 FR-4 + 铜 > 材料属性 > 导热率 > 正交节点并设置以下属性:
    节点 属性 设置
    k11 > 恒定 10.0 W/m-k
    k22 > 恒定 0.5 W/m-k
    k33 > 恒定 10.0 W/m-k
