创建和可视化接触

在 3D-CAD 中，可以在模型中创建面接触，并使用接触显示选项对其进行可视化。此功能用于检查模型，以确保在将模型转换为部件之前创建所有必需的接触。

  1. 在可见性工具条中，选择 （模型可见性）并激活所有边。
  2. 创建部件接触：
    1. 在 3D-CAD 选项卡中，选择所有体组。
    2. 右键单击其中一个选定体，然后选择布尔运算 > 压印。
    3. 在压印体中：压印 1 对话框中，选择确定。
      本教程接受默认压印选项和压印类型。执行压印时，将为满足容差 1.0E-8 m 的所有重合面创建接触。
检查并查找潜在的缺失接触：
  1. 在 3D-CAD 树中，右键单击特征 > 压印 1 节点并选择显示接触。
  2. 在接触显示选项对话框中，右键单击特征列中的第一个压印 1 对象并选择搜索选定特征以查找接触。

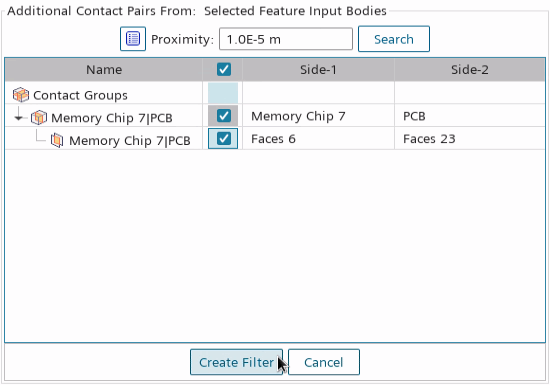

  3. 在其他接触对来源：选定特征输入体子菜单中，将接近值设为 1.0E-5 m，然后单击搜索。
    单击搜索 Simcenter STAR-CCM+ 后，检查压印 1 特征中包含的所有体的重合面之间距离。距离小于等于已定义接近值的任何重合面显示在其他接触对来源中：选定特征输入体对话框。

    在这种情况下，在 PCB 和内存芯片 7 之间发现了接触对。这是缺失的接触，因为其余内存芯片已与 PCB 产生接触。在内存芯片和 PCB 之间创建压印时，可以使用更大容差为内存芯片 7 创建接触。

  4. 选择所有接触组并单击创建过滤器，然后单击取消。


  5. 在接触显示选项对话框中，单击关闭。
  6. 创建缺失的接触：
    1. 在 3D-CAD 树中，右键单击设计过滤器 > 设计过滤器 1 并选择压印面。
    2. 在压印面对话框中，设置以下属性：
      属性 设置
      压印类型 容差边
      容差 1.0E-5 m
    3. 单击确定。
  7. 多选特征 > 压印 1 和压印面 1 节点。
要仅检查这两个特征的接触：
  1. 右键单击其中一个选定节点并选择显示接触。
    还可以检查整个模型中的接触，方法是单击可见性工具栏中的 （显示接触表）。
  2. 创建过滤器：

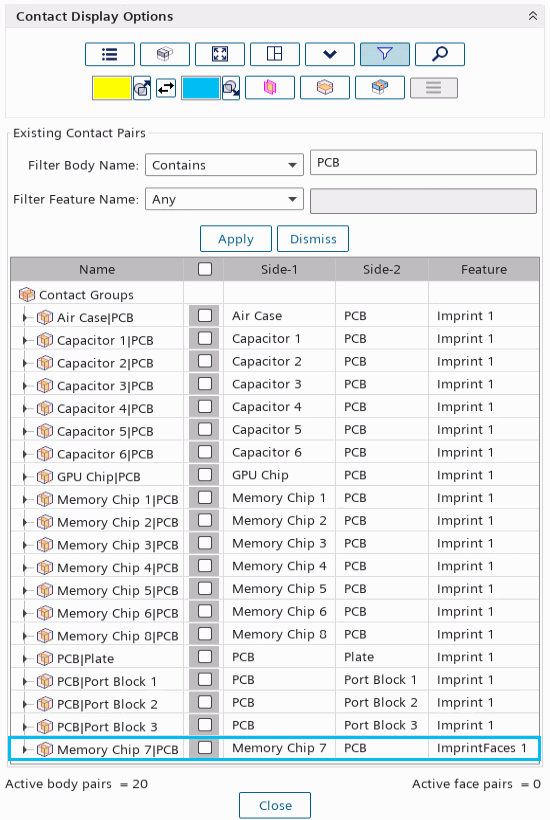

    1. 在接触显示选项对话框中，单击 （过滤接触对）。
    2. 对于过滤体名称，选择包含 + PCB。
    3. 单击应用。


  3. 检查内存芯片 7|PCB 接触：
    1. 在接触显示选项中，选择接触组 > 内存芯片 7|PCB 节点。

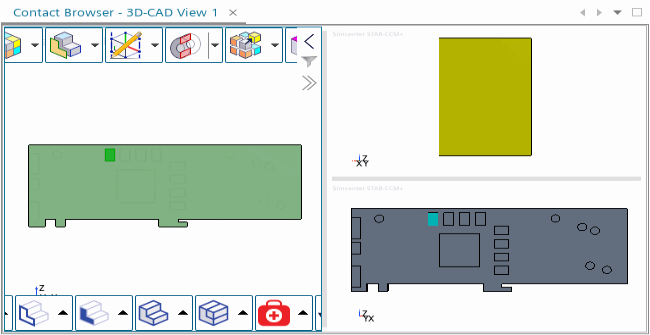

    2. 单击 （显示辅助场景中的接触对）。
    3. 单击 （隔离选定接触对）。
    4. 旋转辅助场景以可视化接触对。
  4. 在接触显示选项中，单击关闭。
  5. 在 3D-CAD 选项卡中，单击更新 3D-CAD，然后单击关闭 3D-CAD。
