将材料分配给多部件固体部件

组件区域包含多个固体部件，它们必须与多部件固体物理连续体中定义的材料匹配。

按如下所述将部件分配给材料：
  1. 展开区域 > 固体组件 > 物理值 > 材料部件组节点。
  2. 选择铝节点，然后单击部件属性旁边的 （自定义编辑器）。
  3. 在铝对话框中，选择铝制成的部件：
    • GPU 芯片
    • 散热器块
    • 板
    • 端口块 1
    • 端口块 2
    • 端口块 3

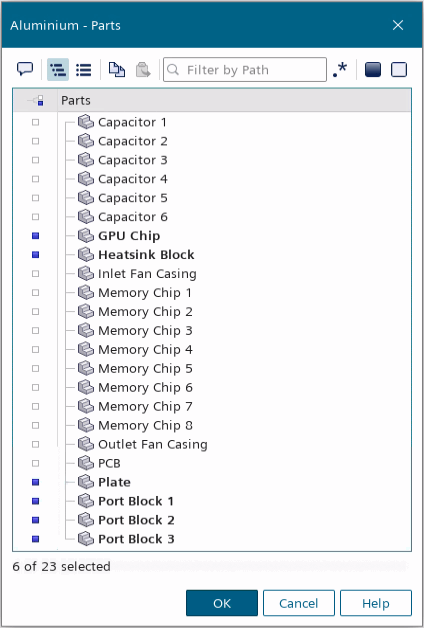

    以下屏幕截图显示了已完成的对话框。

  4. 单击确定。
  5. 将其他固体组件分配给剩余材料：
    • 所有电容：电容 1 至电容 6，分配给氧化铝节点。
    • 所有内存芯片：内存芯片 1 至内存芯片 8，分配给硅节点。
    • 风扇外壳：入口风扇外壳和出口风扇外壳，分配给 ABS 节点。
    • PCB：PCB，分配给 FR-4 + 铜节点。

    只能将部件分配给一种特定材料。将已分配给材料的部件分配给新材料时，将从原有材料的部件列表中移除这些部件。

  6. 保存模拟。
