用于存储颗粒数据的轨迹文件

在 Simcenter STAR-CCM+ 中，在模拟期间存储颗粒轨迹数据之前，必须选择轨迹文件模型。选择此模型会将轨迹文件求解器和轨迹文件管理器添加到模拟树。

本节将介绍以下相关对象：

轨迹文件模型

具有属性的轨迹文件节点表示轨迹文件模型。此模型表示在轨迹文件中记录粒子束的轨迹，以及在这种情况下记录哪些变量。

该模拟运行时仅会创建临时轨迹文件。必须保存模拟，以便将此临时轨迹文件移动到与模拟同名的最终文件中。仅可将最终文件导入 Simcenter STAR-CCM+ 进行分析，如创建轨迹文件一节中所述。



每次写入轨迹文件条目时，都会写入所有用户选择的变量的值以及以下内容：

  • Parcel Centroid(粒子束形心)，瞬时粒子束形心。
  • Parcel Index(粒子束索引)。
  • 时间（非稳态）或 Particle Residence Time(颗粒停留时间)（稳态）。
  • 颗粒计数（非稳态）或颗粒流率（稳态）。

因此，不需要选择对应于这些变量的场函数。发生以下事件时，粒子束将生成轨迹文件条目：

  • 喷射。
  • 穿过内表面。
  • 与边界面进行相互作用。

轨迹文件模型属性

标量 通过“选择对象”对话框选择一组标量场函数，以便记录在轨迹文件中。

将自动选择三个标量：Parcel Index(粒子束索引)、时间（在稳态模拟中为 Particle Residence Time(颗粒停留时间)）和颗粒计数（在稳态模拟中为颗粒流率）。它们在“选定”列表中为灰显文本，因为无法从选择器将其移除。
矢量 通过“选择对象”对话框选择一组矢量场函数，以便记录在轨迹文件中。

自动选择的一个矢量（Parcel Centroid(粒子束形心)）在“选定”列表中为灰显文本，因为无法从选择器中将其移除。

轨迹文件求解器

选择轨迹文件模型后，将激活轨迹文件求解器。它控制轨迹文件的名称和位置。

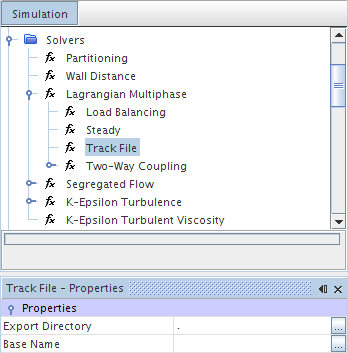

轨迹文件求解器属性

导出目录 轨迹文件的导出目录。默认值为 "."，意味着与 .sim 文件位于相同目录中。
基本名 轨迹文件的名称，不包含扩展名 .trk。默认值为空，在这种情况下，轨迹文件具有与 .sim 文件相同的名称。

轨迹文件管理器

拉格朗日相的轨迹文件模型处于活动状态时，轨迹文件将记录粒子束的轨迹。

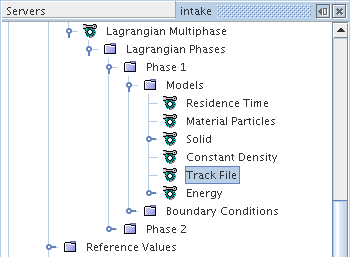

Simcenter STAR-CCM+ 使用外部文件来记录颗粒轨迹数据，因为有可能在模拟期间生成和重新生成大量数据。保存此类数据以供后续的可视化和分析使用。它在对象树中由轨迹文件节点（以下屏幕截图中的 intake(进气)）表示，此节点位于轨迹文件管理器节点下，具有属性和弹出菜单，可以进行重命名或将其删除。



轨迹文件管理器节点属性

自动载入 在轨迹文件求解器写入文件时，控制轨迹文件管理器是否自动重新加载轨迹文件。
激活 自动重新加载轨迹文件。
停用 不自动重新加载。这是默认设置。

轨迹文件管理器弹出菜单

轨迹文件 执行读取轨迹文件操作，并因此将轨迹文件添加到轨迹文件节点。

轨迹文件属性

路径 轨迹文件的外部数据源的位置。此路径与模拟文件的位置相关。进行编辑可改为其他轨迹文件。
并行处理 控制是否在所有服务器进程之间共享轨迹文件数据。对于大型文件，此共享将减小所有单个进程的内存负担。
激活 在所有进程之间共享轨迹文件数据。
停用 仅在主进程上存储轨迹文件数据。（默认设置。）

轨迹文件弹出菜单

重新加载文件... 从外部文件中重新读取轨迹文件数据。
