颗粒轨迹数据用例
将轨迹文件读入模拟时，Simcenter STAR-CCM+ 会为在轨迹文件模型中选择的每个标量和矢量变量创建场函数。
例如，如果为轨迹文件模型节点的标量属性选择标量变量 Parcel Index(粒子束索引)、颗粒计数和 Particle Surface Area(颗粒表面积)，则创建轨迹文件时将显示相应的场函数 Track: Parcel Index(轨迹：粒子束索引)、Track: Particle Count(轨迹：颗粒计数) 和 Track: Particle Surface Area(轨迹：颗粒表面积)。 在整个模拟期间，这些函数将出现在适当的标量和矢量函数选择器中。
在颗粒轨迹数据用例中，假设必须绘制平面截面中的粒子束分布，如下所示。
获得此类绘图所需的步骤如下：
基于颗粒轨迹定义衍生零部件

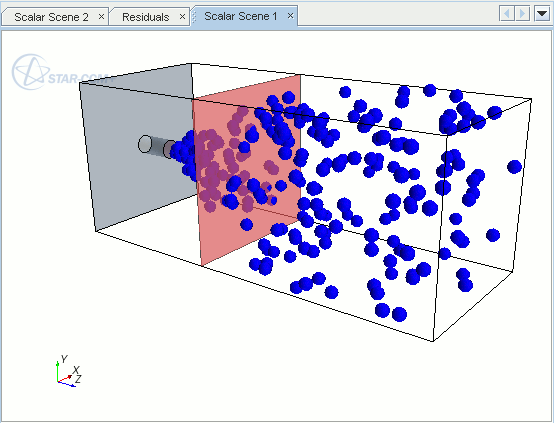

在此示例中，创建平面截面的步骤如下：
- 在图形窗口中，将相应的场景设为可见。 右键单击衍生零部件节点，然后选择。
- 在创建截面对话框中，从输入零部件组合框内的选择器中移除默认区域，然后将其替换为属于拉格朗日相的颗粒轨迹对象。 可以选择多个颗粒轨迹对象（如可用）。
- 根据需要设置平面截面的其他属性。

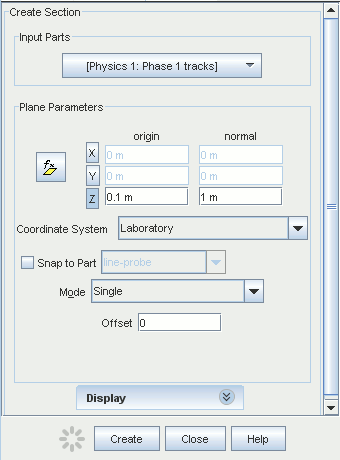

完成的对话框如下所示。
- 单击创建以创建平面截面。
- 根据需要重命名新创建的衍生零部件。 在此示例中，该节点名为 Track-based section(基于轨迹的截面)。
使用基于颗粒轨迹的零部件创建 XY 绘图
- 右键单击绘图节点，然后从弹出菜单中选择。
- 选择新创建的绘图节点（在此示例中为 XY Plot 1(XY 绘图 1)），然后在属性窗口中，单击零部件属性的右侧，这样便会显示选择对象对话框。
- 在选择对象对话框中，将先前创建的平面截面移动到“已选择”列表，然后单击确定。

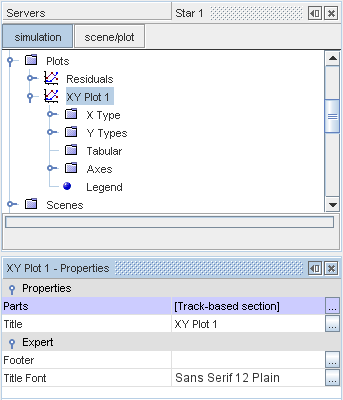

XY Plot 1(XY 绘图 1) 节点的属性将所选项显示在零部件属性中。
基于颗粒轨迹选择 X 和 Y 函数
绘图的 X 轴设为显示穿过平面的颗粒的 X 坐标，而绘图的 Y 轴则显示 Y 坐标。 这样即可获得颗粒位置的横截面分布。

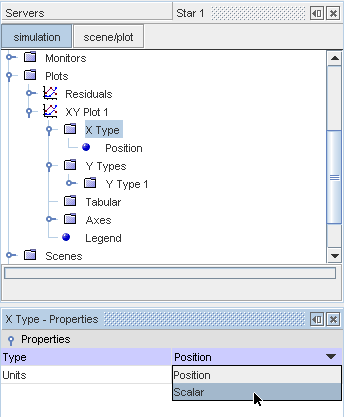

- 选择节点，然后在属性窗口中，将类型属性设为标量。
子节点更改为标量而不是位置。
- 选择 节点，然后在属性窗口中，将标量属性设为 。

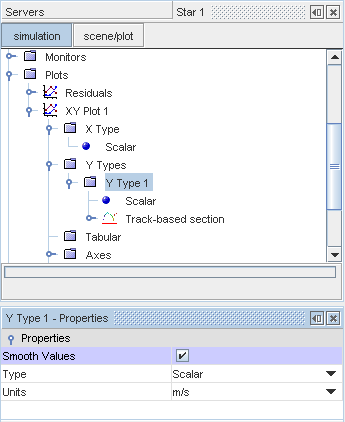

- 选择节点，然后在属性窗口中，激活平滑值。
由于颗粒轨迹不存储网格单元中心值，因此必须执行该步骤。
- 选择 节点，然后在属性窗口中，将标量设为 。

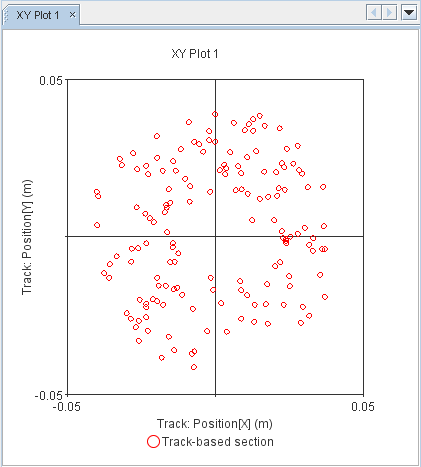

最终的绘图如下所示。 已设置图表属性，使这两个轴具有相同的尺寸和尺度。
如果轨迹文件中提供了其他粒子束和颗粒物理量，则可采用类似的方式进行绘制。
