可视化网格描述

可使用描述来可视化对几何零部件执行网格操作的效果。

要可视化网格描述：

  1. 确保已打开网格场景并且几何零部件在场景中可见。

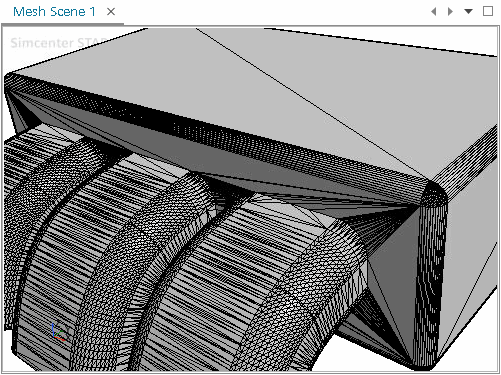

    下图显示了导入的 CAD 零部件的表面网格化。此描述为根描述。

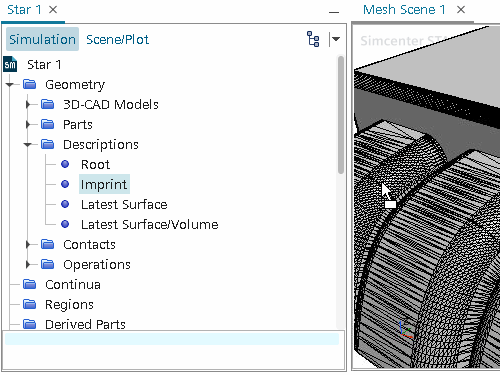

  2. 将所需的描述节点拖放到场景中。

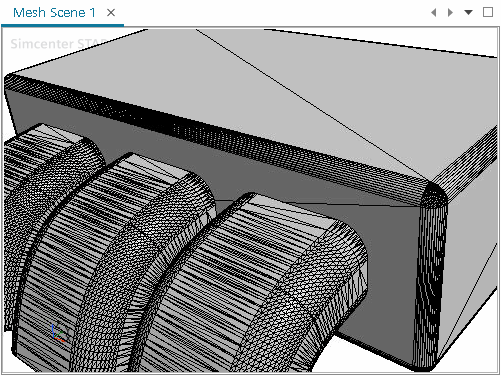

    下图显示了压印的面网格。

预览网格操作零部件

可预览通过预执行的网格操作创建的零部件。设置交界面或自定义控制时，此功能有助于标识零部件和零部件表面。预览时，将显示处于预执行或过时状态的所有空网格操作的基础面网格。

要预览网格操作：

  1. 设置场景以显示网格操作零部件或零部件表面。
  2. 右键单击所需的网格操作，然后选择预执行。
  3. 选择几何 > 描述 > 最新节点，然后激活预览网格操作零部件选项。
此时将显示场景中的最新描述中的网格操作零部件和零部件表面。网格从网格操作的输入内容获得。如果输入为空网格操作零部件，则 Simcenter STAR-CCM+ 将以递归方式搜索网格操作输入来查找具有有效网格的零部件。激活此选项后，便可以从预执行网格操作零部件选择并突出显示零部件与零部件表面。使用自定义控制时，此功能非常有用。
