一次枝晶间距

一次枝晶间距（也称为 PDAS 或 DAS）标量是枝轴之间的距离。仅针对液相线温度计算此物理量。

可以根据温度梯度和凝固速度计算一次枝晶间距。此计算使用材料属性一次枝晶间距系数 $K_{1}$ 以及场函数属性凝固速度指数 $a$ 和温度梯度指数 $b$ 。

图 1. EQUATION_DISPLAY

λ_{1} = K_{1} {(| v_{s} |_{T_{liquidus}} |)}^{a} {(| \nabla T |_{T_{liquidus}} |)}^{b}

(375)

由于这两个指数都衍生自理论，因此它们都是场函数属性，而非材料属性。相比之下，用于计算二次枝晶间距 (LST) 的指数为材料属性。

一次枝晶间距用于估计柱状凝固的局部机械属性。一次枝晶间距越精细，机械属性越高。

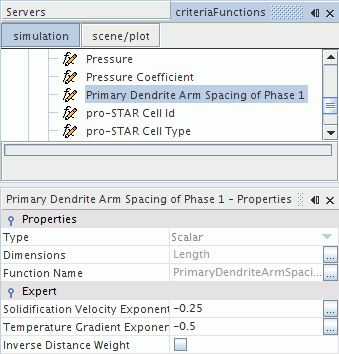

一次枝晶间距属性


系数	Eqn. (375) 中的 $K_{1}$ 。
凝固速度指数	Eqn. (375) 中的 $a$ 。
温度梯度指数	Eqn. (375) 中的 $b$ 。
