转换或复制局部坐标系

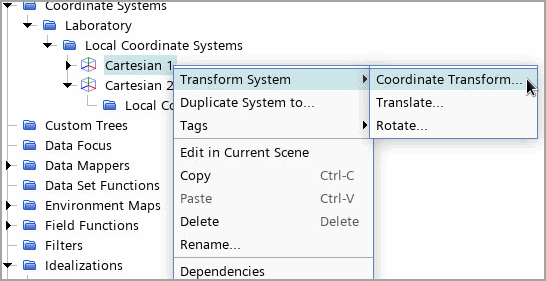

Simcenter STAR-CCM+ 可使用坐标转换、平移或旋转将局部坐标系转换至新位置。还可以复制坐标系。可以通过在局部坐标系的节点上右键单击菜单访问这些操作。

坐标转换

要应用坐标系转换：

  1. 右键单击并选择转换系统 > 坐标转换...。

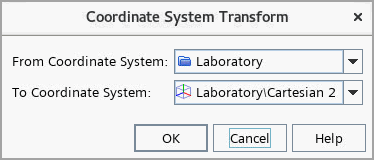

  2. 在坐标系转换对话框中，选择源坐标系源坐标系和目标坐标系目标坐标系。


  3. 单击确定。

    在以下示例中，此操作通过内部步骤将笛卡尔 1 从基准坐标系转换为局部坐标系笛卡尔 2：

    • 笛卡尔 1 通过旋转矢量围绕基准坐标系的原点旋转，该旋转矢量使基准坐标系的旋转匹配笛卡尔 2 的轴方向。
    • 旋转的笛卡尔 1 通过平移矢量平移，该平移矢量使基准坐标系的移动匹配笛卡尔 2 的原点。

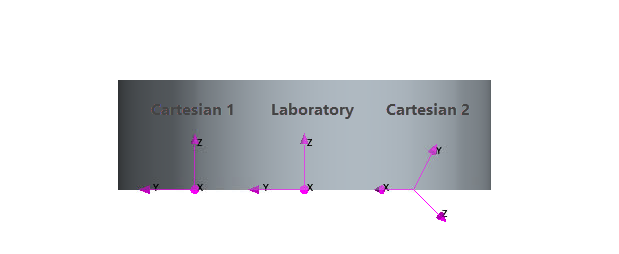

    局部坐标系笛卡尔 1 在基准坐标系中通过以下属性定义：
    X 轴输入 [1.0, 0.0, 0.0]
    X-Y 平面矢量输入 [0.0, 1.0, 0.0]
    原点 [0.0, 0.1, 0.0]
    参考系 基准（只读）
    局部坐标系笛卡尔 2 在基准坐标系中通过以下属性定义：
    X 轴输入 [1.0, 1.0, 0.0]
    X-Y 平面矢量输入 [1.0, 0.0, 1.0]
    原点 [0.0, -0.1, 0.0]
    参考系 基准（只读）

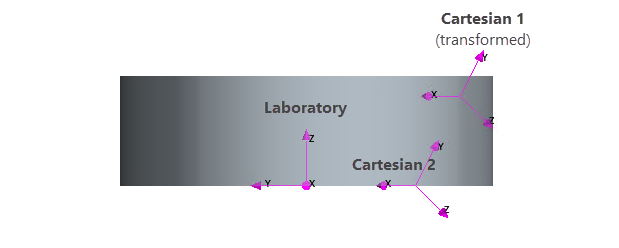

    笛卡尔 1 从基准坐标系到笛卡尔 2 的转换如下所示：



    变换后，笛卡尔 1 的属性为：
    X 轴输入 [0.7071068, 0.7071068, 0.0]
    X-Y 平面矢量输入 [0.408248, -0.408248, 0.816496]
    原点 [0.0408248, -0.1408248, 0.0816496]
    参考系 基准（只读）

平移

要平移坐标系：
  1. 右键单击并选择转换系统 > 转换...。
  2. 在平移坐标系对话框中，输入要平移的局部坐标系的分量距离。

    距离可以为正值或负值，并且可以任意有效长度单位输入。

  3. 单击参考坐标系下拉列表选择现有坐标系。
  4. 单击确定。

旋转

要旋转坐标系：
  1. 右键单击并选择转换系统 > 旋转...。
  2. 在旋转坐标系对话框中，输入要旋转的局部坐标系及绕其旋转的矢量分量。

    参考系下拉列表中提供了模拟中可选择的坐标系。

  3. 单击确定。

复制系统

要在另一个坐标系内复制选定的坐标系：

  1. 右键单击，然后选择将系统复制到...。

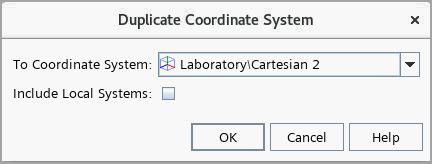

  2. 在复制坐标系对话框中，选择目标坐标系目标坐标系。


  3. 如果源坐标系中存在局部子坐标系的层次结构，并且要在复制坐标系中包含这些子坐标系，则激活包含局部坐标系。
  4. 单击确定。

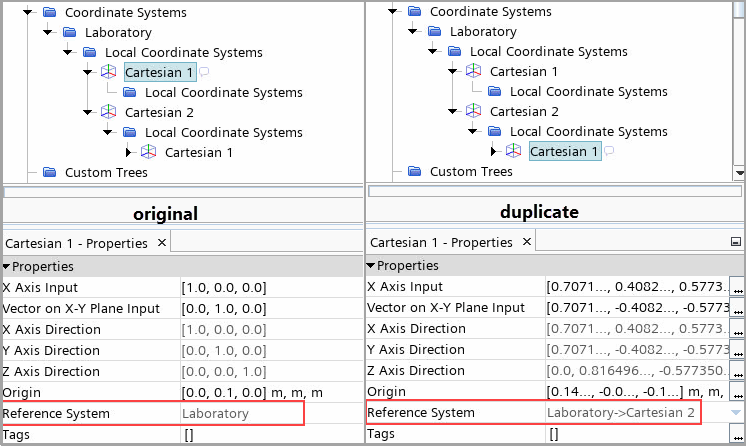

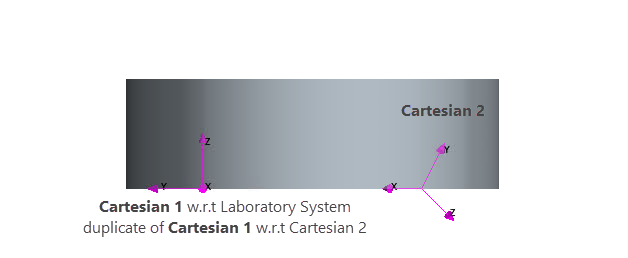

    副本相对于基准坐标系的定义与原始坐标系相同。





注在 DFBI 应用中，如果需要，可以在 6 自由度体的局部坐标系下创建重复坐标系。副本与体坐标系一起移动。
