选择空间模型

要选择空间模型，打开模拟树的连续体节点，然后右键单击 Physics 1(物理 1) 节点。

从弹出菜单中选择选择模型... 项。

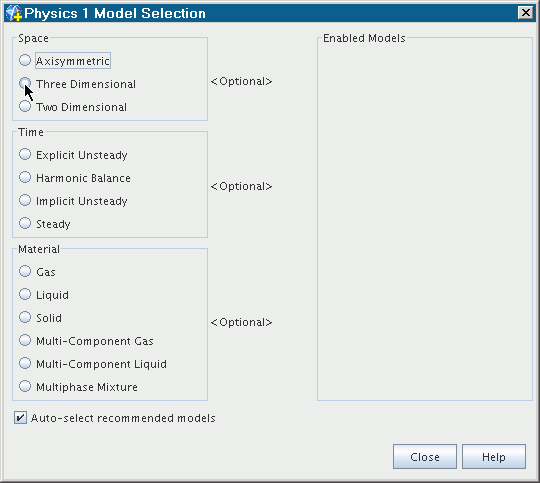

此命令可打开模型选择对话框。通过单击相关的单选按钮为模拟选择正确的空间模型。

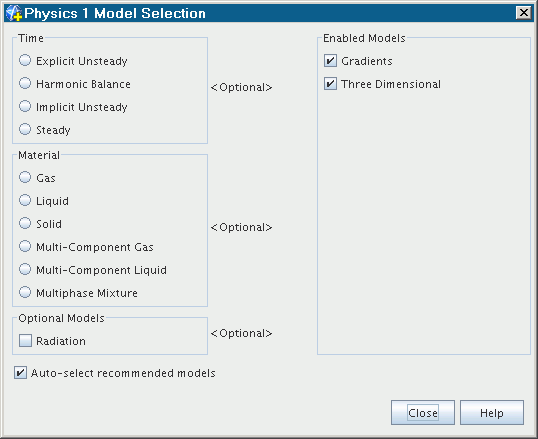

以下模型选择对话框显示已激活的空间模型。
