加载初始模拟
由于本教程的重点是定义系统的运动，因此提供了包含所需的区域、边界、交界面和物理连续体的起始模拟。在 Simcenter STAR-CCM+ 中加载初始模拟，并查看预定义的设置。
要加载初始模拟：
- 启动 Simcenter STAR-CCM+。
- 选择
- 在加载文件对话框中，单击浏览...
- 在打开对话框中，导航至已下载教程文件的 solidStress 文件夹。
- 选择 boatWithPropeller_start.sim，然后单击打开。
- 在加载文件对话框中，单击确定。
- 将模拟另存为 boatWithPropeller.sim。
-
通过展开相关节点来查看预定义的连续体、区域和交界面：

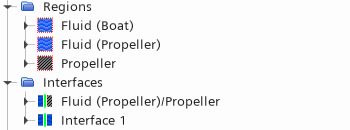

- 区域和交界面
- 模拟需要三个区域 — 一个用于船及其组件周围的流体，一个用于螺旋桨周围的流体，一个用于固体螺旋桨。由于船建模为 6 自由度刚体而不是可变形固体，因此船不需要固体区域，只有可变形的螺旋桨需要固体区域。这些区域通过以下交界面连接：
- 固体螺旋桨与螺旋桨周围的流体之间的流体-结构交界面
- 主流体区域与螺旋桨周围的流体之间的流体-流体交界面
- 物理连续体
- 起始模拟包含两个物理连续体 — 一个用于流体区域，一个用于固体区域：

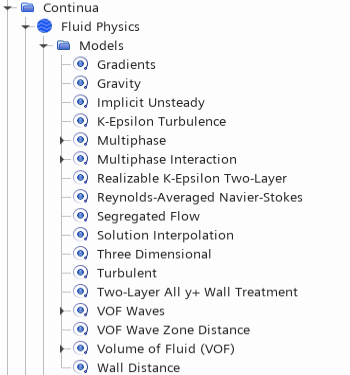

- 对于流体连续体，可使用流体体积 (VOF) 模型来考虑空气和水的存在。还可使用 VOF 波模型来考虑在空气-水自由表面上生成波。模型选择还要考虑湍流和重力的作用。相关的初始条件和边界条件已完全设置。

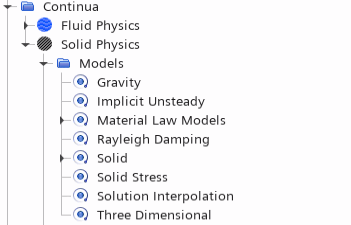

- 对于固体连续体，可使用固体应力模型将螺旋桨建模为可变形的线性弹性固体。数据（流体负载和固体位移）在螺旋桨和周围流体之间的交界面处交换。要改进收敛，则使用瑞利阻尼模型，并使用刚度比例阻尼。

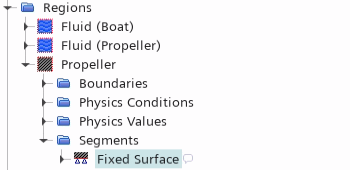

对于固体边界条件，表面约束将螺旋桨轮毂固定到船发动机：
- 对于流体连续体，可使用流体体积 (VOF) 模型来考虑空气和水的存在。还可使用 VOF 波模型来考虑在空气-水自由表面上生成波。模型选择还要考虑湍流和重力的作用。相关的初始条件和边界条件已完全设置。
- 保存模拟。
