生成网格

初始模拟包含经过全面设置并可立即执行的预定义网格操作。这些操作可准备几何部件、抽取流体体积部件，并为流体和固体区域生成适当的网格。

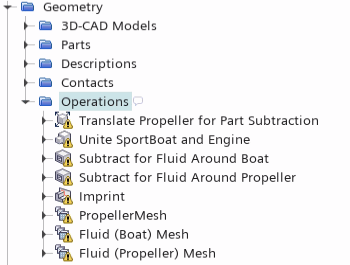

  1. 展开几何 > 操作节点。


    操作流程将执行以下操作：
    • 使用平移和合并操作为部件减运算排列几何部件
    • 为螺旋桨叶片和螺旋桨轮毂生成四面体网格
    • 为船周围的流体生成切割体网格
    • 为螺旋桨周围的流体生成多面体网格

    在起始模拟中，固体螺旋桨区域的中间边节点选项设为添加 - 线性插值。使用此设置，Simcenter STAR-CCM+ 会在运行模拟时将中间边节点添加到网格。

  2. 右键单击操作节点，然后选择执行全部操作。
  3. 网格生成过程完成后，打开场景 > Mesh Scene 1(网格场景 1)。
在该网格场景中，定义两个显示器 — 一个用于流体网格，一个用于螺旋桨网格。对于流体，可通过流体区域在平面截面上可视化网格：
  1. 右键单击衍生部件节点并选择新建 > 截面 > 平面截面
  2. 在创建平截面对话框中设置下列属性：
    属性 设置
    输入零部件 区域 > Fluid (Boat)(流体 (船)) 和 Fluid (Propeller)(流体 (螺旋桨))（取消选择“螺旋桨”区域）
    原点 [-0.48063, 0.3, -0.38072] m,m,m
    法线 [0.0, 1.0, 0.0] m,m,m
    显示器 没有显示器
  3. 单击创建，然后单击关闭。
  4. 展开场景节点。
  5. 右键单击网格场景 1 节点，然后选择新显示器 > 网格。
  6. 将网格 1 显示器重命名为 Fluid Mesh(流体网格)，将网格 2 显示器重命名为 Propeller Mesh(螺旋桨网格)。
  7. 编辑网格场景 1 节点并按如下方式设置各显示器的属性：
    节点 属性 设置
    流体网格 表示 体网格
    零部件 零部件 衍生零部件 > 平面截面（取消选择其他任何零部件）
    螺旋桨网格 表面 已激活
    颜色模式 常数
    零部件 零部件 区域 > Propeller(螺旋桨)
    颜色 颜色 红色
  8. 单击（保存-恢复-选择视图），然后选择标准视图 > (+Y) 右。

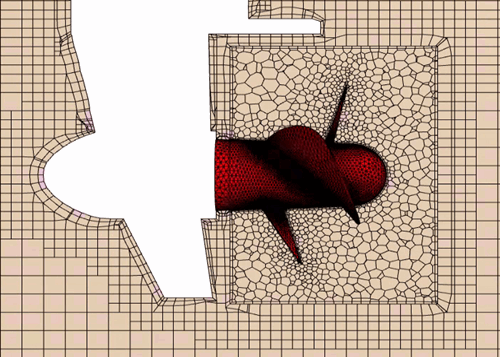

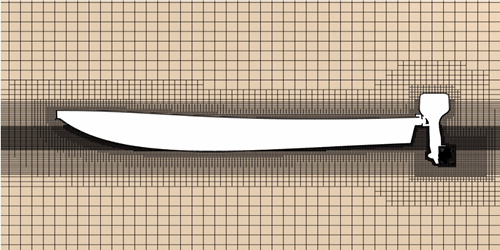

    可通过放大相关区域来可视化船周围的流体网格（切割体网格）、固体螺旋桨网格（四面体网格）和螺旋桨周围的流体网格（多面体网格）：



  9. 保存模拟。
