进气风扇和排风扇

使用基于模板的轴风扇快速零部件定义进气风扇和排风扇。

要定义进气风扇：

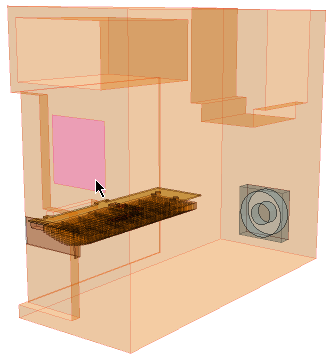

  1. 在图形窗口中，选择进气贴片，如下突出显示。


  2. 右键单击并选择新建快速零部件 > 轴风扇 > 模板化。
  3. 在编辑对话框中，将名称设置为进气风扇。

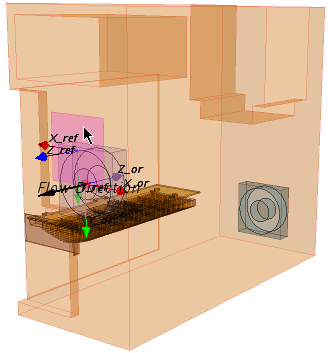

  4. 在图形窗口中，选择一个贴片的水平边缘，如下所示，右键单击并选择设置尺寸 > 外壳宽度。


  5. 在编辑对话框中，设置下列几何属性：
    属性 设置
    外壳深度 0.025 m
    风扇半径 0.043 m
    轮毂半径 0.02 m
  6. 将位置矢量设置为 [0.0, 0.0, 0.0] m。
  7. 单击更新。
  8. 在物理区域内，设置以下属性：
    属性 设置
    外壳材料 ABS
    轮毂材料 ABS
    风扇表面 背面

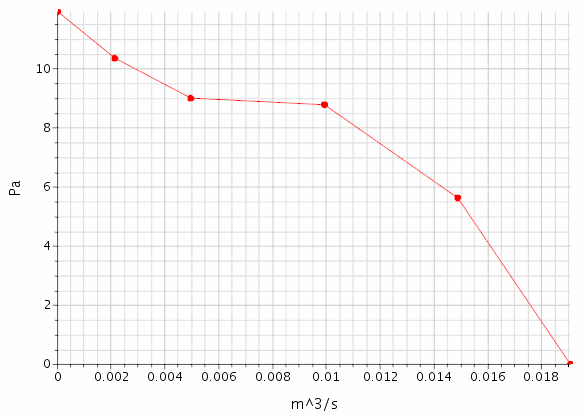

为了建模整个轴流风扇的压力升高，Electronics Cooling Toolset需指定风扇性能曲线。 风扇性能曲线将风扇压力升高描述为体积流率的函数。 本教程中使用的风扇性能曲线如下所示。 该曲线对应的风扇工作时旋转速率为 1200 转 / 分。

要导入风扇曲线：

  1. 将风扇曲线类型设置为表格。
  2. 在风扇曲线文件复选框旁边，单击导入并导航至已下载教程文件的 heatTransferAndRadiation 文件夹。
  3. 选择 eCoolToolset_GraphicsCardTutorial_FanCurve.csv 然后单击打开。
    风扇曲线已导入。
  4. 设置导入数据的以下单位：
    属性 设置
    体积流单位 m^3/s
    压力单位 Pa
  5. 单击确定。
若要定义排气风扇，请复制进气风扇，将其移动至出口位置，并颠倒气流方向：
  1. 在电子冷却面板中，右键单击快速零部件 > 进气风扇节点并选择复制快速零部件。

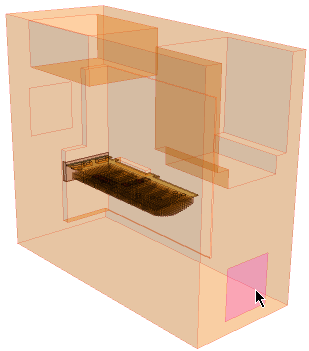

  2. 在图形窗口中，选择排气块（如下所示），右键单击并选择粘贴快速零部件。


  3. 在电子冷却面板中，右键单击快速零部件 > 进气风扇副本节点，然后选择编辑。
  4. 在编辑对话框中，将名称设置为排气风扇。
  5. 在几何部分，将局部原点设为C。

    局部原点移至风扇背面。

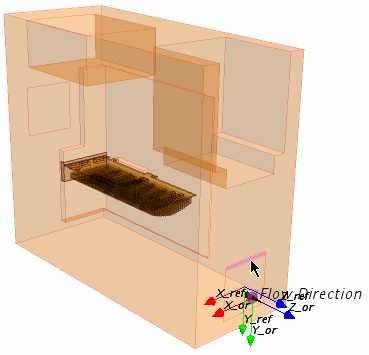

  6. 在图形窗口中，选择排气贴片，如下所示，右键单击并选择将在编辑的对象移动至面中心。


    将轴风扇转换至出口位置，其中，平移矢量定义为从风扇的局部原点到所选排气贴片中心的矢量。
  7. 设置以下物理属性：
    属性 设置
    风扇表面 前面
    反转方向 ✓
  8. 单击应用，然后单击关闭。
  9. 保存模拟 。
