导入 CAD 模型

从 Parasolid 格式的 CAD 几何开始设置显卡部件和空气体积。

要导入几何：

  1. 右键单击构建几何节点，然后选择导入 CAD 模型。
  2. 在“打开”对话框中，导航到下载的教程文件的 heatTransferAndRadiation 文件夹。
  3. 选择 eCoolToolset_GraphicsCardTutorial_Geometry.x_b，然后单击打开。
    共导入 22 个零部件。
  4. 在可视化工具栏中单击 （使场景透明）。

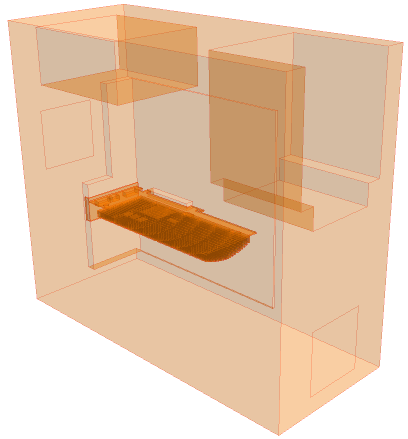

  5. 定位零部件，以获得和以下所示相似的视图。
    有关如何更改图形窗口中的视图内容，请参阅鼠标配置和更改视图。


    有关导入的显卡和 PC 塔式机箱组件的描述详见多零部件实体：显卡冷却。
  6. 保存模拟 。
