生成网格

创建显卡组件、风扇和空气体积的体网格。

本教程中，总体网格设置保留默认值，但细化风扇处的网格：
  1. 右键单击网格 > 自定义控制节点，然后选择新建 > 表面控制。
  2. 在编辑对话框中，将名称设置为风扇_表面控制。
  3. 单击表面文本框，选择 入口风扇和出口风扇 QuickParts，然后单击确定。
  4. 对于目标尺寸，从下拉菜单中选择指定自定义值，并将值设为 20.0。
  5. 单击应用，然后单击关闭。
要生成网格：
  1. 在网格生成工具栏内单击 （生成体网格）。
    网格生成过程需要几秒钟时间，具体取决于计算机的规格。
要可视化网格，隐藏默认显示器并创建网格显示器：
  1. 右键单击场景 > 电子元件冷却 1 > 默认显示器节点，然后选择切换可见性。
  2. 右键单击场景 > 电子元件冷却 1 节点，然后选择新建显示器。
  3. 在编辑对话框中，将名称设置为网格。
  4. 单击可绘制项目文本框并选择全部快速零部件。
  5. 在显示网格下拉菜单中，选择体网格选项。
  6. 单击确定。
  7. 在可视化工具栏中单击 （使场景透明）。
    流体域网格如下所示。

要检查显卡上的网格：
  1. 右键单击场景 > 电子元件冷却 1 > 网格节点，然后选择编辑显示器。
  2. 单击可绘制项目文本框并取消选择提取体积、进气风扇和排气风扇。
  3. 单击应用，然后单击关闭。

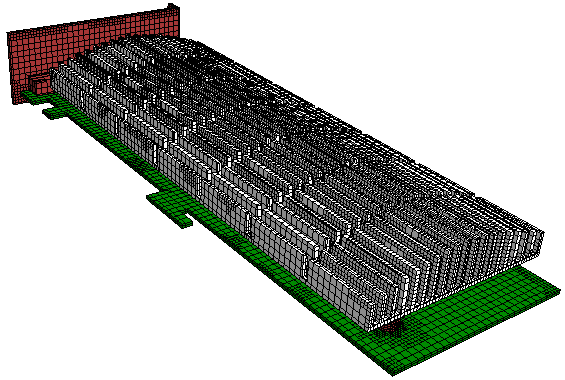

    以下屏幕截图显示了显卡上的网格：

    网格相对较为粗大。其适用于本教程以节省计算资源。工业分析需要更精细的网格。
  4. 保存模拟 。
