加载参考模拟

在本教程中，提供了一个参考模拟，其中包含翼面几何以及控制翼面襟翼位置的 3D-CAD 设计参数。该模拟还包含各种报告，用于评估升力系数和阻力系数如何根据设计参数的变化而变化。

运行设计优化研究之前，建议运行参考模拟进行收敛。要确保参考文件对于研究是一个好的起点，此举至关重要。本教程中提供的参考模拟已设为收敛到可接受水平。

加载参考模拟文件：

  1. 启动 Simcenter STAR-CCM+，然后选择文件 > 加载...。
  2. 在加载文件对话框中：
    1. 单击浏览...。
    2. 在打开对话框中，导航至已下载教程文件的 designExploration 文件夹。
    3. 选择 airfoilOptimizaton_start.sim，然后单击打开。
    4. 在加载文件对话框中，单击确定。

开始位置模拟包含可随时执行的网格操作。此操作生成在翼面襟翼周围细化的 2D 多边形网格。棱柱层进一步细化翼面表面附近的网格。

要生成网格：

  1. 右键单击几何 > 操作 > 自动网格 (2D) 节点，然后选择执行。
要可视化网格：
  1. 右键单击场景节点，然后选择新建 > 网格。

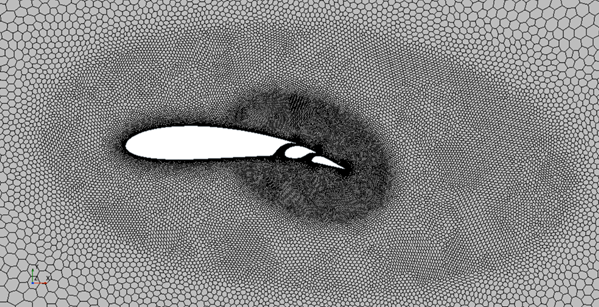

  2. 放大网格场景 1 查看翼面周围的网格。


在优化研究期间，Simcenter STAR-CCM+ 将调整翼面襟翼的位置并评估产生的升力系数和阻力系数。

参考模拟已包含定义襟翼位置的 3D-CAD 设计参数，以及计算升力与阻力的报告。要查看设计参数和报告：

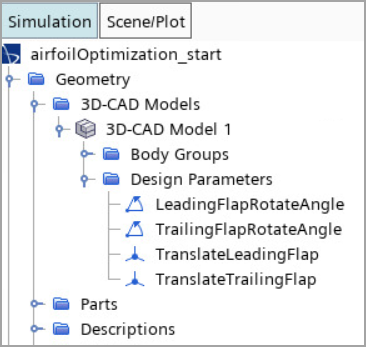

  1. 展开几何 > 3D-CAD 模型 > 3D-CAD 模型 1 > 设计参数节点。


要查看评估每个设计的 Cd 和 Cl 系数的报告：

  1. 展开报告节点。


  2. 将模拟另存为 airfoilOptimization。
