定位工具

借助定位工具，可以在放置构建几何和快速零部件时参考彼此。

可用的选项包括：

  • 对齐 — 旋转并移动某一对象，直到它与另一对象对齐。
  • 旋转 — 围绕指定轴旋转对象。
  • 平移 — 将对象从一个位置移动到另一位置。

以下属性描述了不同定位选项的特性：

对齐 — 属性

目标对象 指定要对齐的构建几何或快速零部件。
对齐方式 控制对齐模式。 可用的选项包括：
  • 面、边、节点

    将目标对象与其他快速零部件的几何实体（面、边或节点）对齐。

    • 参考：指定参考快速零部件的几何实体。
    • 目标：指定目标对象的几何实体。

    可在图形窗口中以互动方式选择参考和目标实体（分别以赭色和绿色高亮显示）。 完成选择后，将显示计算得出的选定实体之间的角。

    • 对齐：围绕目标对象的局部原点（请参见图形窗口中的 X_ref、Y_ref、Z_ref）将其旋转到选定几何实体相互平行的位置。 选定实体的矢量法向指向同一方向。

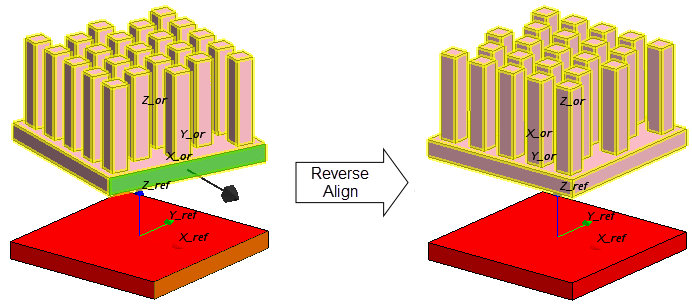

    • 反对齐：与指向相反方向的选定实体的法向矢量对齐。

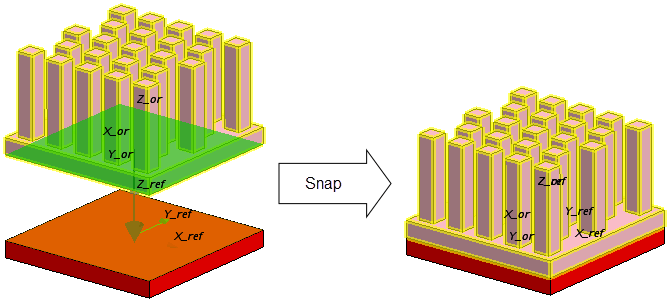

    对于已对齐几何实体，捕捉会将目标对象平移到选定几何实体接触的位置。 距离会显示平移矢量的幅值。
  • X 轴、Y 轴或 Z 轴：将目标对象与指定坐标系的 x、y 或 z 轴对齐。
    • 设置基准轴面：指定目标对象的面。
    • 坐标系：指定基准坐标系或另一快速零部件的局部坐标系。

    目标对象将围绕其局部原点（请参见图形窗口中的 X_ref、Y_ref、Z_ref）旋转到相应的轴垂直于选定面的位置。

示例：方块形芯片上散热器的定位。





旋转 — 属性

目标对象 用于选择要旋转的构建几何或快速零部件。
旋转矢量 定义旋转轴的方向矢量。 可用的选项包括：
  • 在选定坐标系中输入方向矢量的 X、Y 和 Z 分量。
  • 在图形窗口中以互动方式通过选择以下某个实体（以橙色高亮显示）确定方向矢量：
    • 边：设置与边共线的旋转矢量。
    • 面：设置相当于面法向的旋转矢量。
旋转位置 定义旋转轴的原点。 可用的选项包括：
  • 在选定坐标系中输入原点的 X、Y 和 Z 分量。
  • 在图形窗口中以互动方式通过选择以下某个实体（以淡蓝色高亮显示）确定原点：
    • 面：将原点设为面的中心。
    • 边：将原点设为边的中点。
    • 节点：将原点设为节点位置。
角度 指定旋转角度。 可用的选项包括：
  • 直接输入角度值。
  • 在图形窗口中以互动方式确定角。 从一个点到另一个点计算旋转角度，点位置取决于选定实体（分别以深蓝色和绿色高亮显示）：
    • 面：将点设为面的中心。
    • 边：将点设为边的中点。
    • 节点：将点设为节点位置。
坐标系 定义用于旋转的坐标系。 可在基准坐标系或另一快速零部件的局部坐标系中定义旋转。 请参见图形窗口中的 X_ref、Y_ref、Z_ref。

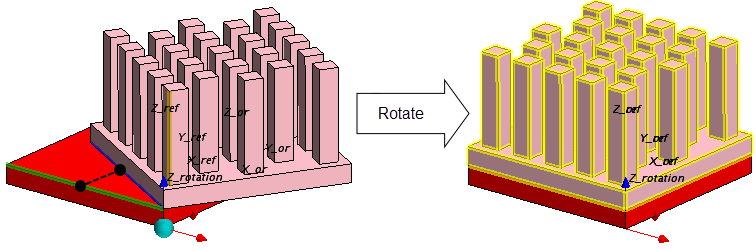

示例：方块形芯片上散热器的定位。



平移 — 属性

目标对象 用于选择要平移的构建几何或快速零部件。
平移矢量 定义平移的方向和距离。 可用的选项包括：
  • 在选定坐标系中输入平移矢量的 X、Y 和 Z 分量。
  • 在图形窗口中以互动方式确定平移矢量。 从一个点到另一个点计算方向和距离，点位置取决于选定实体（分别以深蓝色和绿色高亮显示）：
    • 面：将点设为面的中心。
    • 边：将点设为边的中点。
    • 节点：将点设为节点位置。
坐标系 定义用于平移的坐标系。 可在基准坐标系或另一快速零部件的局部坐标系中定义平移。 请参见图形窗口中的 X_ref、Y_ref、Z_ref。

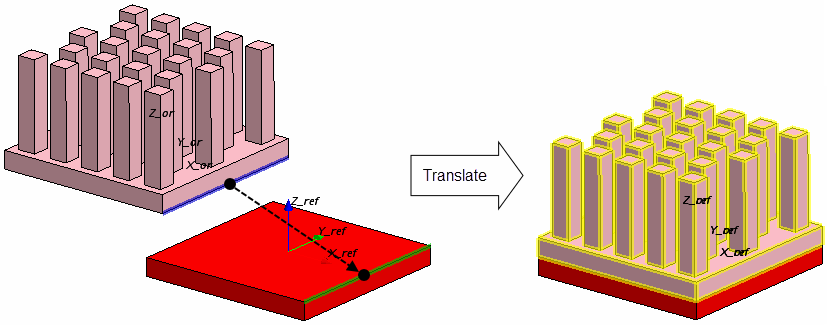

示例：方块形芯片上散热器的定位。
