检查网格变形级别
Simcenter STAR-CCM+ 提供了一系列场函数，通过这些场函数，可以可视化某一零部件表面描述与同一零部件表面先前描述之间的偏差距离。此偏差距离是两个三角表面之间的物理距离。
在场函数中设置与所需描述对应的引用零部件表面，并在绘制函数的标量场景中设置比较零部件表面。标量场景必须设为使用后一种描述，而不是绘制场函数使用的描述。

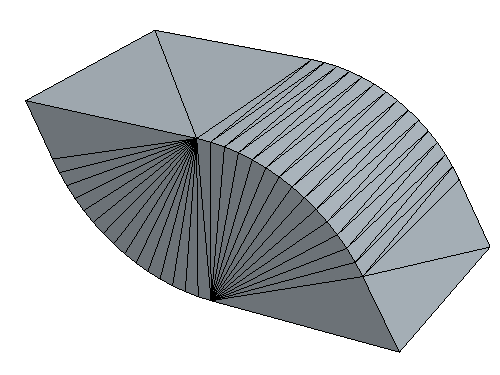

例如，以零部件根描述的网格化表面为例：

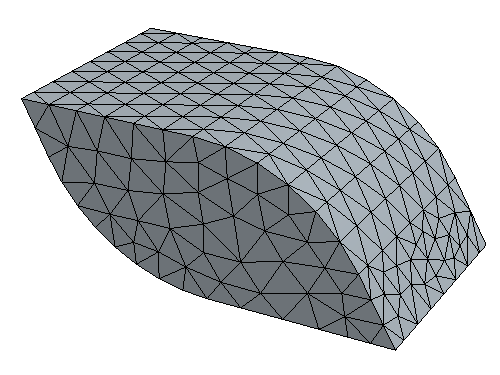

在“自动网格”操作中进行重构之后，零部件表面将存在另一描述 Automated Mesh.Remesh：

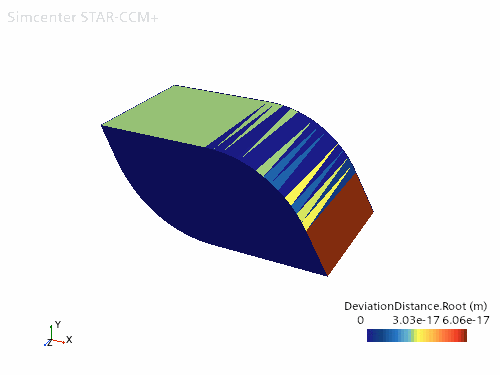

通过在 DeviationDistance.Root 场函数中选择此零部件表面，并在场景中绘制显示该零部件表面的 Automated Mesh.Remesh 描述场函数，可以观察到表面之间的偏差：
还可以计算不同零部件之间的偏差距离，例如两个不相连零部件之间的距离。
可以使用以下偏差距离场函数：
- DeviationDistance.Root
- 导入或创建几何零部件时生成。对于选定的零部件表面，将标量场景中显示的描述与根描述进行比较。
- DeviationDistance.Imprint
- 向网格生成流程中添加压印操作时生成。对于选定的零部件表面，此函数会将标量场景中显示的描述与压印描述进行比较。
- DeviationDistance.SurfaceWrapper
- 为已激活每个零部件网格化的包面操作生成。将标量场景中的描述与 Surface Wrapper.Wrap 描述进行比较。
- DeviationDistance.AutomatedMesh
- 自动网格操作添加到网格生成流程时生成。对于选定的零部件表面，将标量场景中显示的描述与 AutomatedMesh.Remesh 描述进行比较。
在尝试可视化两个三角表面之间的偏差距离之前，确保已执行相关操作以创建要评估的描述。尽管可以在任何网格描述中显示偏差距离，但每个三角形只能计算一个距离。
要可视化表面上的偏差距离：
- 展开节点，选择与基准描述对应的偏差距离场函数，并将部件属性设为正在使用的部件表面。
-
选择偏差距离计算中使用的部件/描述：
- 要计算同一零部件的不同描述之间的偏差距离，激活 Only Compare Same Parts(仅比较相同零部件) 选项。此选项在默认情况下已激活，且在比较重构表面与原始输入表面的匹配程度时十分有用。
- 要计算不相连零部件之间的偏差距离，停用 Only Compare Same Parts(仅比较相同零部件) 选项。停用此选项对于计算场景中多个零部件之间的偏差距离十分有用。
-
创建包含与偏差距离场函数相同的零部件表面的标量场景。
注 必须在显示与使用的特定偏差场函数关联的描述之后，才能在流程中显示为标量场景选择的表面描述。否则不会显示偏差距离。 -
对于场景的标量显示器，将设为所需的特定偏差距离函数。
标量场景中的零部件将会更新，显示三角表面上的网格变形级别。
注 不能手动删除描述。它们会在删除相关零部件或操作之后更新。
