选择放热固体模型

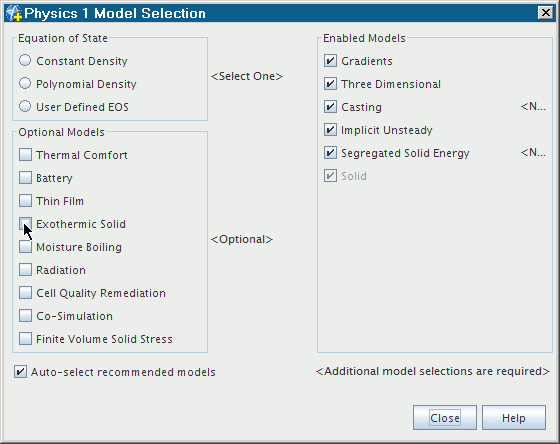

要选择放热固体模型：

选择包括以下模型：
- 固体材料模型
- 分离固体能量模型
- 隐式非稳态时间模型
- 铸造可选模型
从可选模型组合框中选择放热固体模型。

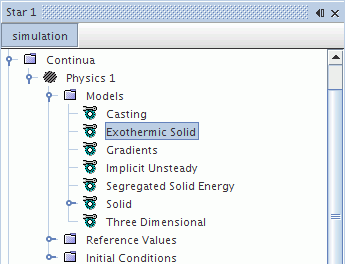

关闭模型选择对话框时，放热固体模型将显示在连续体 > 物理 > 模型节点下的列表中。该模型没有用户自定义的属性。
