创建自定义控制
使用自定义控制修改显卡上的网格并禁用实体域内的棱柱层。
- 右键单击场景节点，然后选择。
- 右键单击节点，然后选择。
-
在创建/编辑体部件原位对话框中，在最大和最小坐标框中进行以下设置：

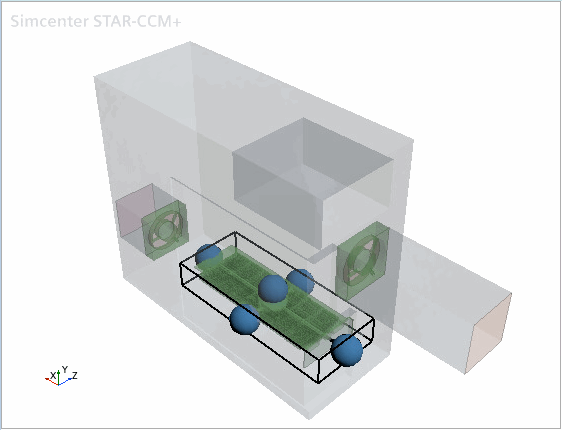

属性 设置 角 1 [-0.4, -0.15, -0.06] m 角 2 [-0.07, -0.1, 0.07] m 可在场景中看到体形状预览。
-
单击创建，然后单击关闭。
新部件体被添加到部件节点。
继续创建体积控制：
-
右键单击，然后选择。
新节点体积控制被添加到自定义控制节点下。
-
编辑体积控制节点，然后设置以下属性：
节点 属性 设置 体积控制 部件 方块
控制
棱柱层网格生成器自定义总厚度 激活 值基数百分比 10.0
为薄部件创建自定义控制：
-
右键单击自定义控制，然后选择。
新节点部件控制被添加到自定义控制节点下。
-
编辑部件控制节点，然后设置以下属性：
节点 属性 设置 部件控制 部件 Capacitor 1 到 Capacitor 6 GPU Chip Heatsink Block Memory Chip 1 到 Memory Chip 8 PCB 板 控制薄体网格生成器薄体网格生成器 自定义
自定义自定义厚度阈值 激活 值尺寸类型 绝对值 绝对尺寸 4.0 mm 激活自定义厚度阈值选项可允许您设置薄体网格生成器的自定义阈值。对于比此阈值更薄的任何部件，将使用薄体网格生成器生成网格。
创建自定义控制，以禁用实体域内各部件的棱柱层并自定义表面尺寸：
-
右键单击自定义控制，然后选择。
新节点表面控制被添加到自定义控制节点下。
-
编辑表面控制节点，然后设置以下属性：
节点 属性 设置 面控制 部件表面 Capacitor 1 到 Capacitor 6 GPU Chip Heatsink Block 入口风扇外壳 Memory Chip 1 到 Memory Chip 8 出口风扇外壳 PCB 板 Port Block 1 到 Port Block 3 控制目标表面尺寸目标表面尺寸 自定义 棱柱层棱柱层 禁用 值基数百分比 25.0 - 保存模拟。
