修改模型选择

为太阳能集热器案例设置模型以包括太阳能负载和多波段辐射。

在此案例中需要的大多数模型都已经选择（请参见“热绝缘体”教程中的设置模型），因此不需要指定。但是，需要应用太阳能负载并设置多波段辐射的特性。
对于物理连续体连续体 > Air，更改选择的辐射模型：
  1. 在模型选择对话框的启用模型组合框中，取消选择灰体热辐射模型。
    辐射光谱框显示在左侧。
  2. 按顺序选择以下模型：

    组合框

    模型

    辐射光谱

    多波段热辐射

    太阳能辐射

    太阳能负载
  3. 单击关闭。

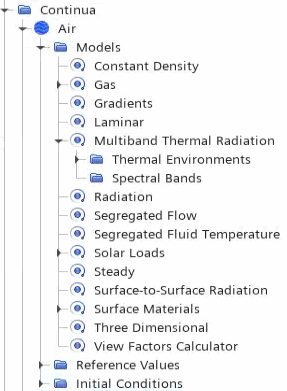

  4. 要查看模型，请打开 Air > 模型节点。


由于将在玻璃固体以及在空气中为太阳能辐射热传递建模，因此必须在固体连续体中激活“多波段热辐射”和“太阳能负载”模型。

对于物理连续体连续体 > Glass，更改选择的辐射模型：

  1. 在模型选择对话框的启用模型组合框中，取消选择灰体热辐射模型。
    辐射光谱框显示在左侧。
  2. 按顺序选择以下模型：

    组合框

    模型

    辐射光谱

    多波段热辐射

    太阳能辐射

    太阳能负载
  3. 单击关闭。

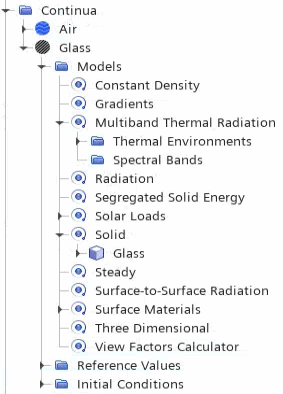

  4. 要查看模型，请打开 Glass > 模型节点。


  5. 保存模拟。
