可视化结果
检查绘图和场景。
-

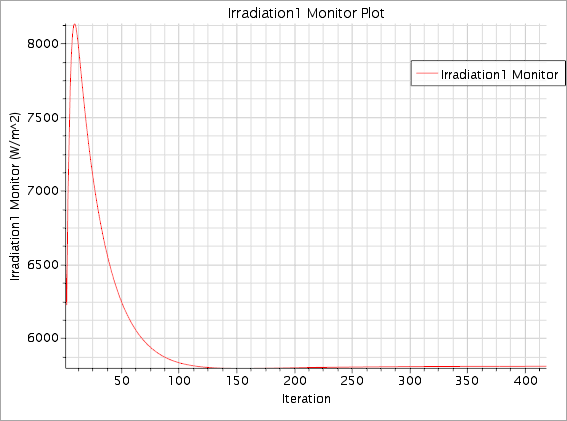

要在计算结束时查看固体流体交界面处的辐射变化，请激活 Irradiation1 监视器绘图屏幕。
由于额外的太阳能辐射，边界辐射高于“热绝缘体”教程中的对应数据。
-

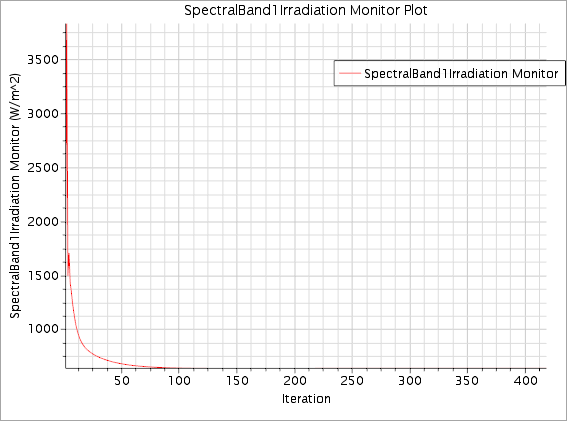

要查看集热器的太阳能辐射，请查看“SpectralBand1Irradiation 监视器绘图”屏幕。
-

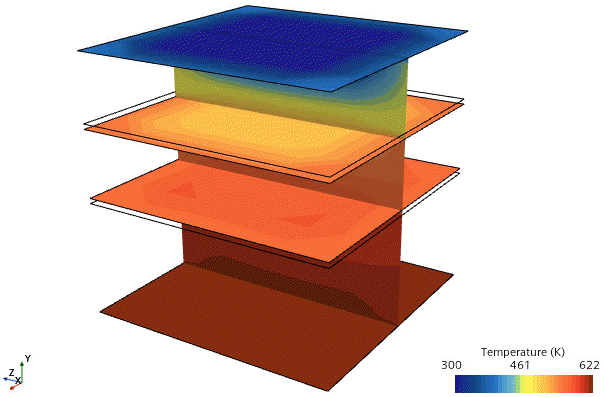

要查看收敛求解的温度结果，请查看标量场景 1 屏幕。
与上一个求解相比，最高温度增加了大约 80 K。

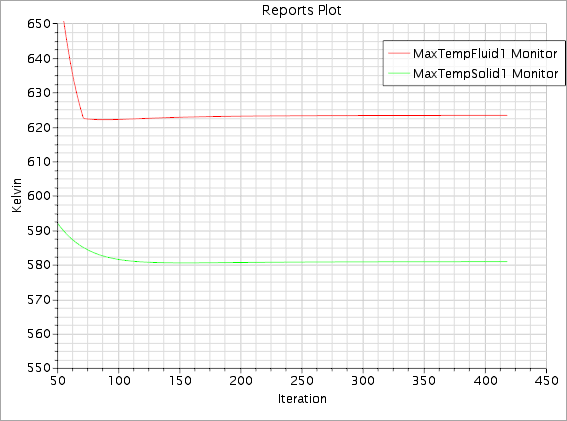

- 查看报告绘图屏幕以查看流体和固体的最高温度监视器图。
-
要放大图形的相关部分，请编辑节点，设置下列特性：
节点 属性 设置 底轴 最小值 50 最大值 450
主刻度间距 50 左轴 最小值 550 最大值 650 主刻度间距 10 现在，图形如下所示。
与上一个求解的“报告绘图”进行比较。由于太阳能辐射的影响，流体的最高温度从 ~540 增加到 ~620。固体的最高温度从 ~490 增加到 ~580。
可以运行热流量 1 报告。
- 要确定顶部边界处离开系统的热流量，请运行 HeatFlux1 报告。
-

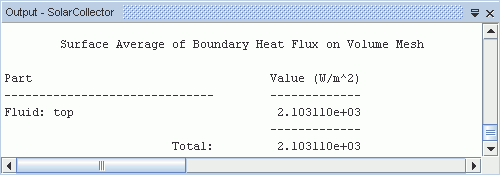

输出窗口显示离开系统的热流量。
- 保存模拟。
