报告、监视和绘图
使用在“热绝缘体”教程中创建的监视器绘图监视模拟进度。
Simcenter STAR-CCM+ 在求解过程中几乎可以动态监视任何数量变化。该过程涉及到创建一个报告，用它来定义相关数量和要监视的区域零部件。然后，根据报告定义一个监视器，它控制更新频率和归一化特征。还可以从监视器中创建图形绘图。
在“热绝缘体”教程的报告、监视和绘图部分中，已经为求解设置了多个报告和监视器。
- 打开 Irradiation1 监视器绘图和报告绘图。
要为第一个光谱波段监视集热器的辐射，创建一个报告。
- 创建表面平均值报告。
- 将报告重命名为 SpectralBand1Irradiation。
-
选择 SpectralBand1Irradiation 节点，设置下列特性：
属性 设置 标量场函数 零部件 collector
至此报告创建已完成，随后可以根据此报告生成监视器和绘图。
- 右键单击 SpectralBand1Irradiation 节点，然后选择根据报告创建监视器和绘图。
-
打开绘图屏幕。

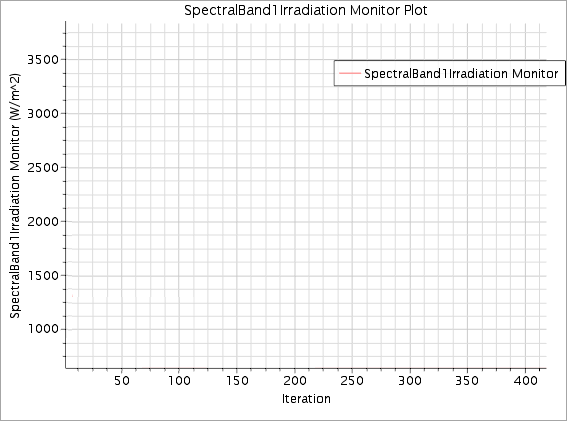

一个称为“SpectralBand1Irradiation 监视器绘图”的新绘图屏幕将出现在图形窗口中。
运行开始时，此屏幕将随着边界太阳能辐射数据变化而自动进行更新。
现在已完成案例的预处理设置。
- 保存模拟。
