损耗建模

使用 Simcenter STAR-CCM+，可以对电机中的磁滞损耗和涡流损耗建模。

已修正的 Steinmetz 模型使用基于磁通量密度计算的已修正 Steinmetz 公式来计算损耗（请参见 Eqn. (4344)）。 在热分析中，会用到损耗术语。

要对磁滞损耗和涡流损耗建模：

  1. 按照Selecting the Physics Models and Materials中所述，设置物理连续体。

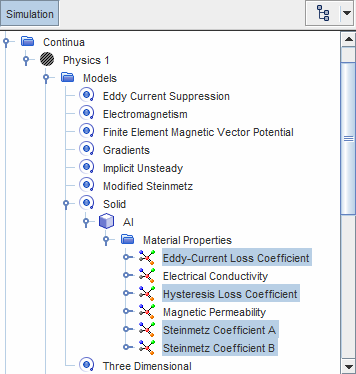

  2. 在相关固体连续体中，添加以下模型：
    组合框 模型
    可选模型 涡流抑制
    可选模型 已修正的 Steinmetz
    这些模型可用于使用隐式非稳态模型的固体物理连续体。 请参见已修正的 Steinmetz 模型参考。
  3. 使用固体材料模型下的相应属性，指定已修正的 Steinmetz 公式中出现的系数。


可以添加已修正的 Steinmetz 监视器，以监视指定的场函数的峰值和平均时间导数：
  1. 右键单击监视器节点，然后选择新监视器 > 已修正的 Steinmetz。
  2. 选择监视器，并指定要为其监视峰值和平均时间导数的场函数。 默认场函数为磁通量密度。
    监视的量可用作场函数。 请参见已修正的 Steinmetz 模型参考。
