耦合线圈区域与线圈电路元件

Simcenter STAR-CCM+ 可用于将 2D 或 3D 励磁线圈区域与 1D 电路的励磁线圈元件进行耦合。

要耦合励磁线圈区域与励磁线圈电路元件：
  1. 按照上面章节所述，定义励磁线圈区域和物理连续体。
  2. 在与线圈区域相关联的物理连续体中，选择可选模型组合框中的电路模型。
    • 当物理连续体包含有限元磁矢势模型或横向磁势时，还要选择励磁线圈集总参数模型，用于提取励磁线圈区域的集总参数（即电阻和电感）（请参见提取励磁线圈集总参数）。提取的集总参数用于定义电路元件负载（请参见电路元件参考）。
  3. 根据需要定义电路。
    有关更多信息，请参见创建电路。
要将励磁线圈元件添加到电路：
  1. 右键单击电路 > [电路] > 电路元件节点，然后选择新建电路元件 > 励磁线圈电路元件。
    Simcenter STAR-CCM+ 会将选定的电路元件添加到电路元件节点下。
要将励磁线圈电路元件与对应的励磁线圈区域相关联：
  1. 选择电路元件 > [励磁线圈电路元件] 节点，然后将区域设为相关的线圈区域。
将励磁线圈区域与电路元件相关联时，Simcenter STAR-CCM+ 会自动将线圈区域中的电流设为由电路求解器计算的电流。

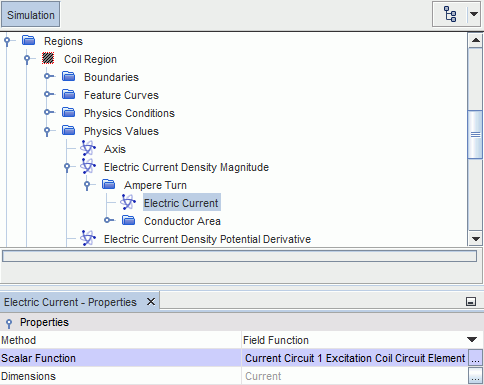

  • 如果要为线圈区域指定不同的电流，则根据需要更改相关电流密度幅值 > 安匝 > 电流节点的设置。
  1. 选择电路元件 > [励磁线圈电路元件] 节点，然后将负载类型设为复合或电压。可用的选项取决于所使用的磁矢势模型。
    有关详细信息，请参见电路元件参考。
励磁线圈集总参数模型提供线圈磁电感、磁链和运动感应电压的报告（请参见报告）。

可以从报告节点单独创建每个报告，也可以从线圈电路元件一步添加所有报告。要添加所有报告：

  1. 右键单击电路 > [电路] > 电路元件 > [励磁线圈电路元件] 节点，然后选择创建报告。
