运行操作序列并分析结果

激活并运行模拟操作序列,然后分析结果。

要运行操作序列:

  1. 要激活操作序列,单击工具栏中的 Set Active Simulation Operations(设置活动的模拟操作)图标,然后选择 Shape Optimization(形状优化)


  2. 要运行活动序列,您有两个选项:
    • 在工具栏中,单击播放/恢复“形状优化”图标。
    • 在模拟树结构中,右键单击自动化 > 模拟操作 > 形状优化并选择播放/继续

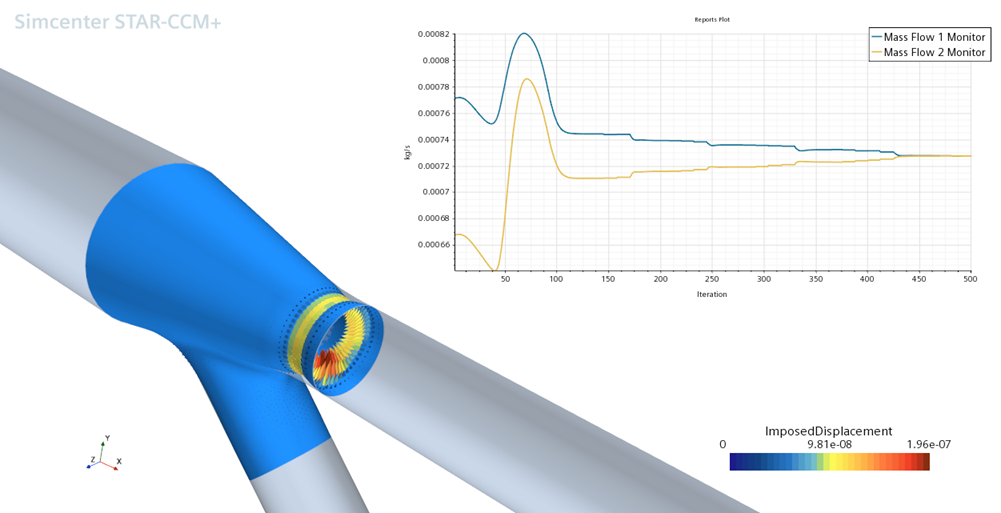

经过 5 次优化循环后,位移质量流量绘图的最终场景如下所示:

最终结果演示了歧管 Y 型接头的变形如何在 5 个优化循环内实现出口之间的平衡质量流量分割。通过每个出口的质量流量现已平衡,值为 7.27E-04 kg/s。
