可视化形状优化

可通过针对原始几何显示优化几何进行可视化。可添加矢量显示器以显示施加的位移场矢量，并使用质量流量绘图作为场景中的注释来跟进优化进度。

原始形状（灰色）和优化形状（蓝色）的几何显示器已在模拟文件的位移场景中预先定义。

要可视化形状优化：

  1. 打开场景 > 位移场景。
  2. 单击场景/绘图。
  3. 右键单击位移节点，然后选择新建显示器 > 矢量。
  4. 将矢量 1 节点重命名为位移场。
  5. 定义矢量显示器：
    1. 选择位移场 > 部件节点，然后将部件设为区域 > 区域 > 边界 > 区域：歧管-Y 型接头
    2. 选择矢量场节点，然后将函数设为施加的位移。
    3. 选择位移场 > 图形节点，然后将图形端部比例比例设为 0.5。
  6. 单击模拟。
  7. 将质量流量绘图添加为图像注释：
    1. 右键单击绘图 > 质量流量节点，然后选择创建绘图图像注释。
    2. 选择工具 > 注释 > 绘图图像 1 注释，然后将其拖放到矢量场景中。

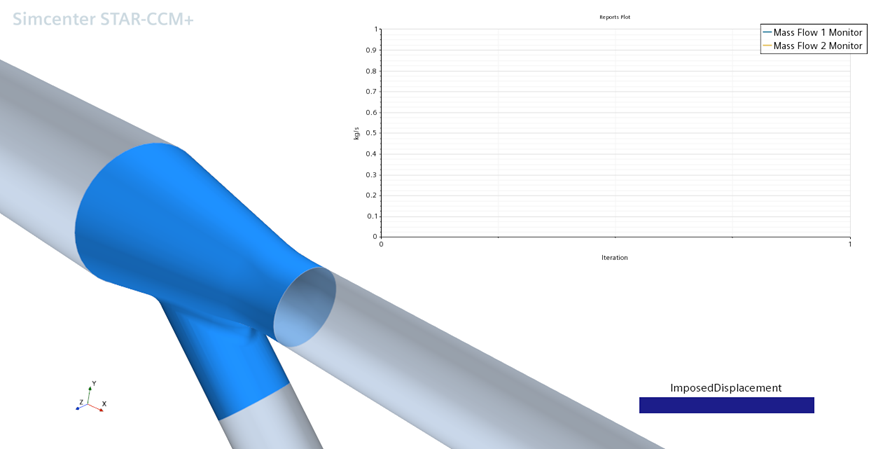

      如下所示设置可视化：


  8. 保存模拟。
