导入几何

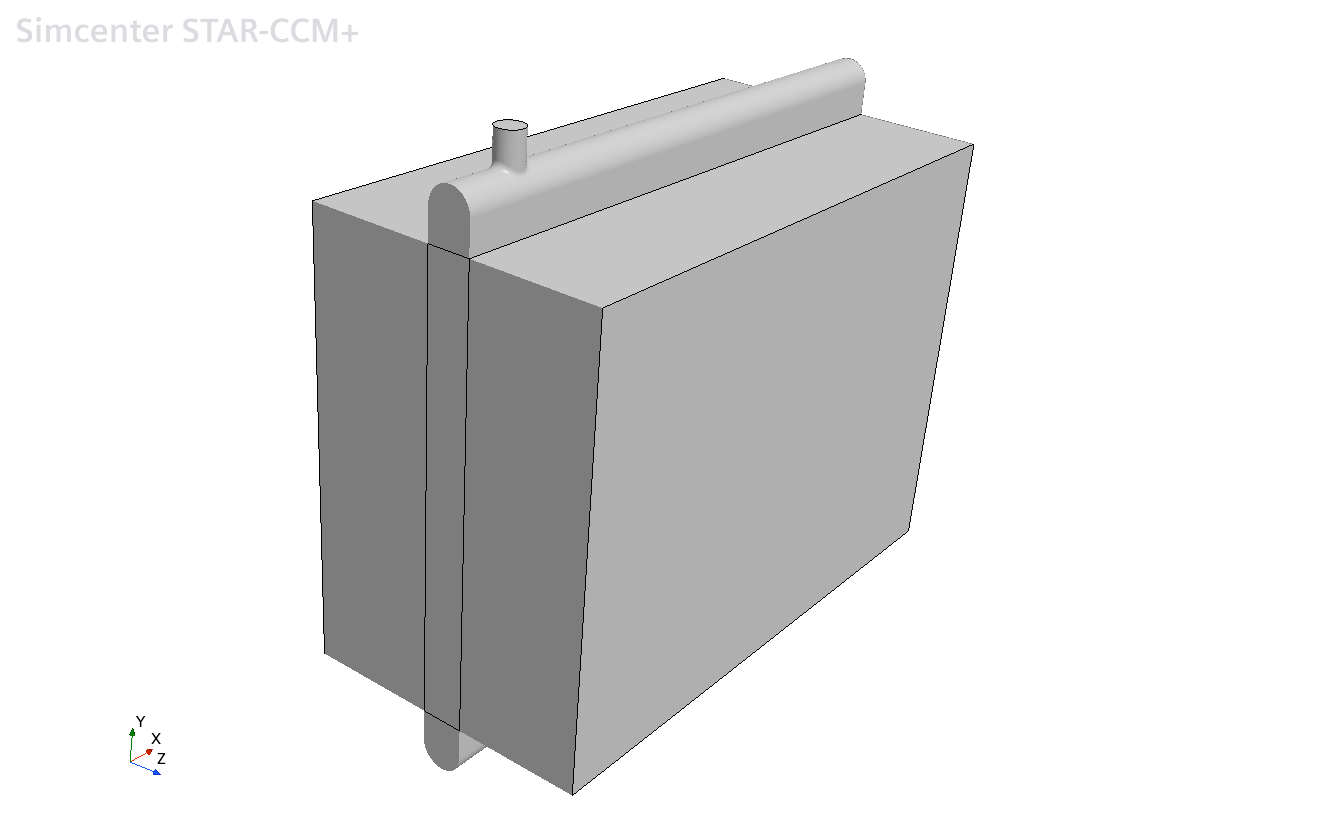

本教程首先以 Parasolid 格式导入热交换器几何。几何由五个部件组成：热交换器核心的上游和下游空气管部件、冷却液底座和顶部部件以及热交换器核心部件。

要导入几何：
  1. 启动 Simcenter STAR-CCM+ 并新建模拟。
  2. 选择 （导入面网格）。
  3. 在打开对话框中，导航至已下载教程文件的 heatTransferAndRadiation 文件夹。
  4. 选择 radiator_parts.x_b，然后单击打开。
  5. 在导入表面选项对话框中，停用根据重合实体创建部件接触，然后单击确定。


  6. 将模拟另存为 radiator_hx.sim。
