设置空气和冷却液物理连续体
需要物理模型来定义空气和冷却液连续体的行为。
- 将 节点重命名为 Air。
-
对于物理连续体，按顺序选择以下模型：
组合框 模型 启用模型 三维（自动选择） 时间 定常 材料 气体 流体 分离流 梯度（自动选择） 状态方程 恒密度 粘滞态 湍流 雷诺平均纳维－斯托克斯（自动选择） 雷诺平均湍流 K-Epsilon 湍流 可实现的 K-Epsilon 两层模型（自动选择） 两层全 y+ 壁面处理（自动选择） 壁面距离 壁面距离（自动选择） 可选模型 分离流体温度 - 单击关闭。
-

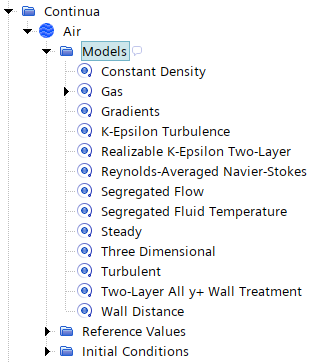

要查看模型，请打开 节点。
- 要指定冷却液的物理模型，右键单击连续体节点，然后选择新建物理连续体。
- 将 节点重命名为 Coolant。
-
对于物理连续体，按顺序选择以下模型：
组合框 模型 空间 三维 时间 定常 材料 液体 流体 分离流 梯度（自动选择） 状态方程 恒密度 粘滞态 湍流 雷诺平均纳维－斯托克斯（自动选择） 雷诺平均湍流 K-Epsilon 湍流 可实现的 K-Epsilon 两层模型（自动选择） 两层全 y+ 壁面处理（自动选择） 壁面距离 壁面距离（自动选择） 可选模型 分离流体温度 - 单击关闭。
-

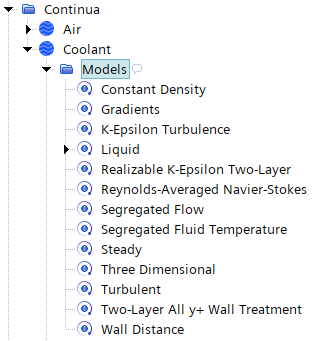

要查看模型，打开 节点。
定义物理连续体后，可以将它们分配给相应的区域。
-
编辑区域节点并设置以下属性：
节点 属性 设置 冷却液中心 物理连续体 冷却液 冷却液底部 物理连续体 冷却液 冷却液顶部 物理连续体 冷却液 - 保存模拟。
