生成体网格
生成不带棱柱层的切割体单元体网格。要提高计算精度，则使用块状体积细化来优化热交换器核心。各个热交换器部件按部件划分网格，使网格在交界面处不共形。需要使用按部件划分网格对两个并置核心部件进行网格划分。或者，可以使用体网格模式对复制而得的核心部件进行网格划分。
- 右键单击节点，然后选择。
-
在创建自动网格操作对话框中：
- 选择节点，并激活每个部件网格化。
- 选择节点，然后激活执行网格对齐。
-
编辑节点，然后设置以下属性：
节点 属性 设置 基础尺寸 值 2.56 cm 基数百分比 1 网格定位位置 位置 [-0.166693, 0.293814, 0.126133] m -
在核心周围创建体形状部件。该形状用于定义网格细化的体积控制。
-
创建体积控制并选择定义源的形状。
-
编辑节点，然后设置以下属性：
节点 属性 设置 体积控制 部件 方块
控制
表面重构自定义尺寸 已激活 切割体网格生成器自定义各向同性尺寸 已激活 值自定义尺寸尺寸类型 绝对值 值 0.64 cm
-
编辑节点，然后设置以下属性：
-
要开始网格生成过程，单击
（生成体网格）。
输出窗口中显示网格生成器的输出。完成网格化过程后，输出窗口中显示消息 Volume Meshing Pipeline Completed。 -

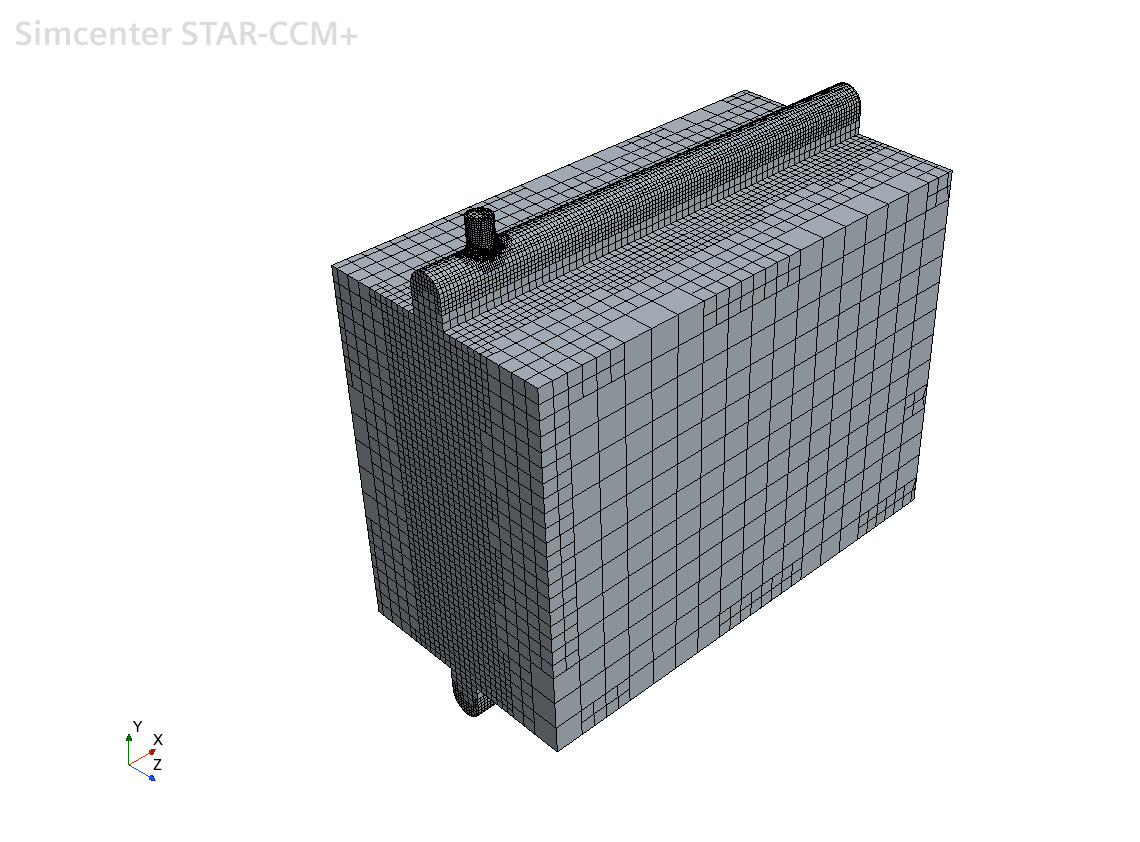

要查看结果网格，可创建网格场景。
- 保存模拟。
