加载初始模拟并可视化研究参数

对于本教程，为您提供了起始参考模拟，其中包含 U 形折弯的 3D-CAD 模型以及研究中优化的几何特征的预定义参数。

加载起始模拟文件：
  1. 启动双精度版本的 Simcenter STAR-CCM+，然后选择文件 > 加载。
  2. 在加载文件对话框中：
    1. 单击浏览。
    2. 在打开对话框中，导航至下载的教程文件所在的 designExploration 文件夹，然后选择 gradient_ubend_start.sim。
    3. 单击打开，然后单击确定。
  3. 要查看参数化轮廓：
    1. 右键单击几何 > 3D-CAD 模型 > U 形折弯节点，然后选择编辑。
    2. 在 3D-CAD 选项卡中，右键单击特征 > 轮廓-1 节点，然后选择编辑。
    轮廓-1 草图显示如下：


    注轮廓中的所有线条都是 B-样条。所有拐角点均固定。

    要优化 U 形折弯的形状并将压降最小化，可使用预定义参数定义 6 个轮廓的尺寸，Design Manager可在优化运行期间修改这些参数。

    根据约束定义，Design Manager可以：

    • 通过更改坐标参数修改草图平面内的所有中间边点（用蓝色标记）。
    • 调整中点（以红色标记）的法向位置

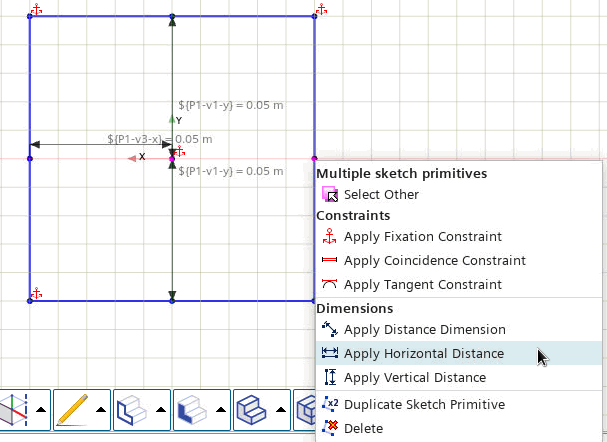

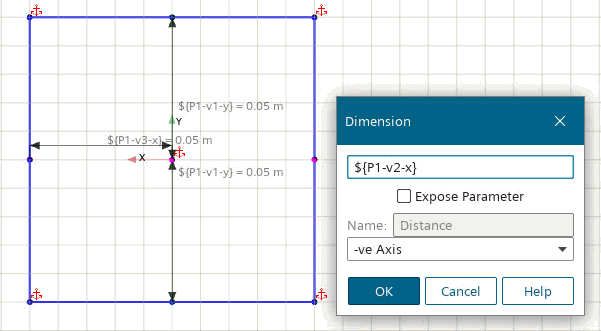

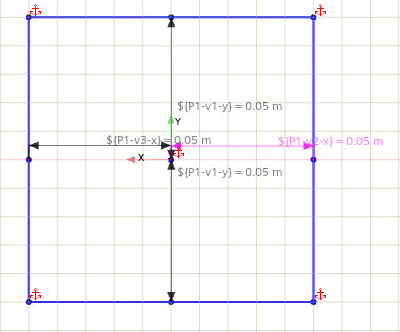

    在参考模拟中，所有必需尺寸均已预定义，可供您在优化研究中使用。通常，要将草图尺寸添加到 B-样条，首先使用 <Ctrl> 键进行多重选择以选定两个点，并右键单击其中一个点，然后输入尺寸作为参数名称：







要查看为轮廓定义的参数：
  1. 打开自动化 > 参数节点，然后查看每个标签组中定义的参数。每个标签对应一个轮廓。
  2. 将模拟另存为 gradient_ubend_run.sim。
