选择物理模型

物理模型定义模拟的主变量，包括压力、温度、速度和用于生成求解的数学公式。

已设置好三个连续体，为三个区域建模。

设置冷却剂的物理模型：

  1. 对于物理连续体连续体 > 物理 1，请在启用模型组合框中禁用二维。
  2. 按顺序选择以下模型：

    组合框

    模型

    空间

    轴对称

    时间

    定常

    材料

    多相

    多相交互作用（自动选择）

    多相流模型

    欧拉多相流 (EMP)

    梯度（自动选择）

    粘滞态

    湍流
    EMP 湍流 相湍流（自动选择）

    可选模型

    重力

    相耦合流体能量
  3. 单击关闭。
  4. 将物理 1节点重命名为冷却剂。

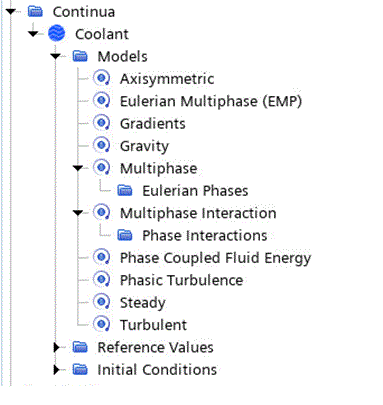

  5. 要查看模型，打开 Coolant > 模型节点。


  6. 保存模拟。

要将冷却剂连续体分配至冷却剂区域：

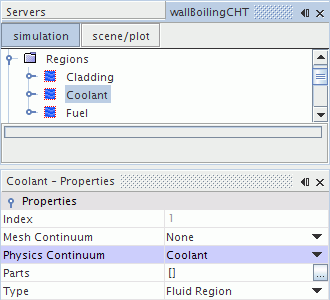

  1. 选择区域 > 冷却剂节点，然后将其物理连续体设为冷却剂。


设置包覆层和燃料的物理模型：

  1. 对于物理连续体连续体 > 物理 2，请在启用模型组合框中禁用二维。
  2. 按顺序选择以下模型：

    组合框

    模型

    空间

    轴对称

    时间

    定常

    材料

    固体

    可选模型

    分离固体能量

    梯度（自动选择）

    状态方程

    恒密度
  3. 单击关闭。

包覆层和燃料的物理模型是相同的。但是，由于为每个区域建模所使用的材料属性不同，所以要为包覆层和燃料创建两个单独的连续体：

  1. 右键单击连续体 > 物理 2，然后选择复制。
  2. 右键单击连续体，然后选择粘贴。
  3. 选择副本并将它重命名为包覆层。
  4. 将物理 2重命名为燃料。

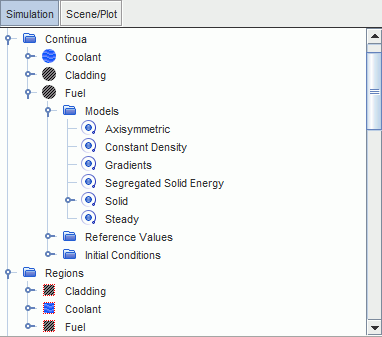

  5. 将两个连续体分配至其相应的区域。

    燃料和包覆层区域的图标变成灰色，以表明它们是固体区域。



  6. 保存模拟。
