可视化温度和蒸气分数

创建标量场景以查看模拟结果。

现在您可创建一个显示燃料、包覆层的温度和冷却剂蒸气体积分数的标量场景。运行求解期间可监测两个场函数。

可视化温度和蒸气分数：

  1. 创建标量场景。
  2. 将场景 > 标量场景 1 重命名为双场景。
  3. 显示燃料和包覆层区域的温度：
    1. 选择双场景 > 标量 1 > 零部件节点。
    2. 在属性窗口内，单击零部件属性的 （自定义编辑器）。

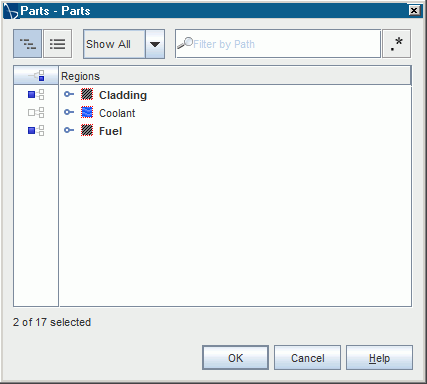

    3. 在零部件 - 零部件对话框内，右键单击空白区域，然后选择全部取消。
    4. 选择包覆层和燃料区域。


    5. 单击确定。

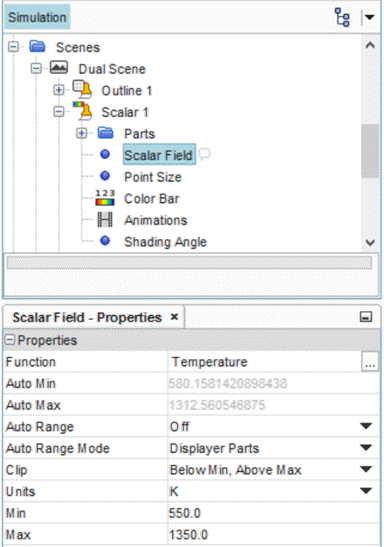

    6. 选择标量 1 > 标量场节点，并将其函数属性设为温度。
    7. 将自动范围属性设为关闭。
    8. 将最小值设为 550.0。
    9. 将最大值设为 1350.0。


  4. 创建冷却剂的新标量显示器：
    1. 右键单击双场景节点，然后选择新显示器 > 标量。
    2. 选择 Scalar 2(标量 1) > 零部件节点。
    3. 在属性窗口内，单击零部件属性的 （自定义编辑器）。
    4. 选择冷却剂，然后单击确定。
    5. 选择标量 2 > 标量场，然后将函数属性设置为体积分数 > 蒸汽体积分数。
  5. 将调整域转换应用至轮廓 1、标量 1 和标量 2，以提高场景的长宽比：
    1. 选择双场景 > 轮廓 1 节点，然后将其转换属性设为 Resize Domain(调整域)。
    2. 选择双场景 > 标量 1节点，然后将其转换属性设为 Resize Domain(调整域)。
    3. 选择双场景 > 标量 2节点，然后将其转换属性设为 Resize Domain(调整域)。

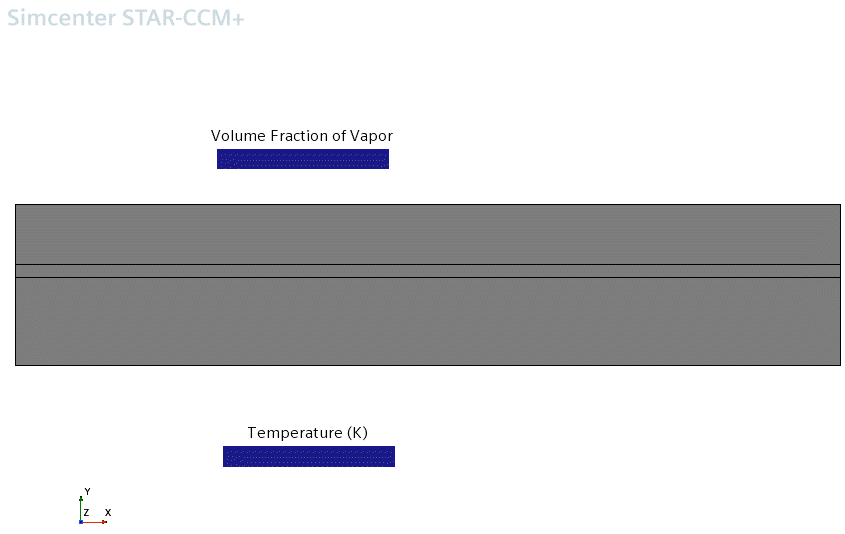

  6. 使用鼠标按钮，移动图例并调整场景，以达到如图所示。


  7. 保存模拟。
