验证结果
比较模拟结果和实证数据。
可通过假设下列条件验证计算的温度分布：
-
1 m 距离后获得饱和条件。
-
壁面过热可达 6 K。
-
轴对称热传导的分析求解可说明燃料和包覆层之间的热传递。
-
包覆层和燃料界面的接触热阻为 1.761E-4 (m2K/W)。
-
燃料中心的预期温度约为 1000 C。
从一个所提供的文件导入预期的径向温度分布：
- 右键单击，然后选择。
- 在打开对话框中，导航至已下载教程文件的 multiphaseFlow 文件夹，然后选择文件 WallBoilingCht.csv。
-
单击打开以开始导入。
WallBoilingCht 子节点是在表下创建的。
创建两个抽取整个域的径向温度的衍生零部件。从燃料和包覆层区域开始：
- 右键单击衍生部件，然后选择。
- 单击输入部件组合框内的[包覆层、冷却剂、燃料]按钮。
- 禁用冷却剂节点，使包覆层和燃料保持激活。
- 单击确定。
-

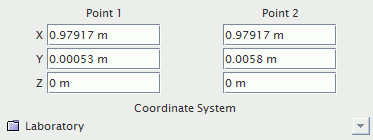

输入点 1 和点 2 的坐标，如下所示：
- 将坐标系保留为实验室。
- 输入分辨率为 5。
-
从屏幕组合框内选择没有显示器。

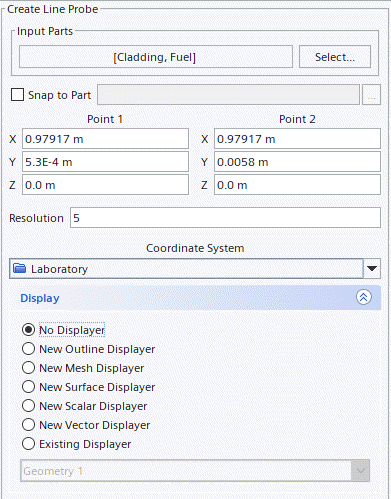

创建线探测窗口如下所示。
- 单击创建，然后单击关闭。
-

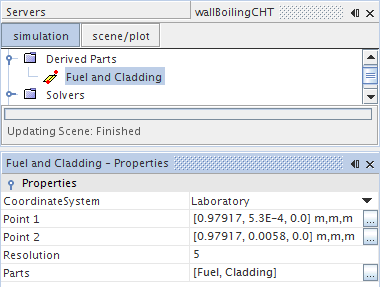

将重命名为燃料和包覆层。
要创建冷却剂区域的衍生零部件，请复制燃料和包覆层线探测，然后编辑其属性：
- 右键单击燃料和包覆层，然后选择复制。
- 右键单击衍生部件，然后选择粘贴。
- 选择副本并将它重命名为冷却剂。
- 在属性窗口内，将点 1 设为 [0.97917, 0.0060, 0.0] m, m, m。
- 将点 2 设为 [0.97917, 0.01, 0.0] m, m, m。
-
单击零部件属性对应的
（自定义编辑器）。

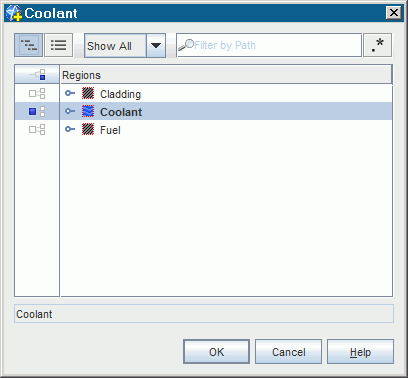

- 在冷却剂 - 零部件对话框中，右键单击空白区域，然后选择全部取消。
-
激活冷却剂。
-
单击确定。

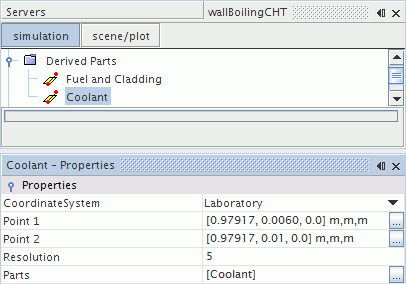

冷却剂-属性窗口如下所示。
创建显示径向温度分布的 X-Y 绘图：
- 右键单击绘图，选择。

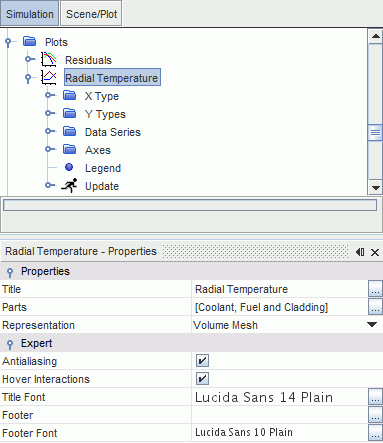

- 将 XY 绘图 1 重命名为径向温度。
- 在属性窗口中，将其标题属性设置为径向温度。
-
单击零部件属性对应的 （自定义编辑器）。
-

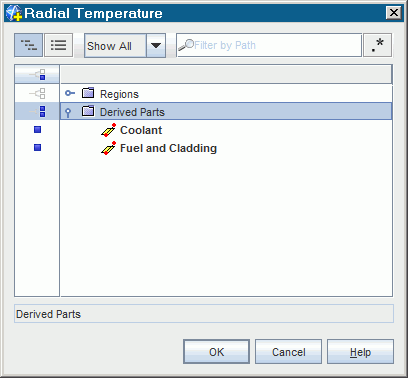

在径向温度 - 零部件对话框中，激活衍生零部件。
已选择冷却剂和燃料和包覆层零部件。
-
单击确定。
- 选择，然后将其类型属性设置为方向。
- 选择，然后将其值属性设为 [0.0, 1.0, 0.0]。
- 选择，然后将其场函数属性设为温度。
创建第二个 Y 类型，以显示冷却剂的温度：
- 右键单击，然后选择新建。
- 选择，然后将其场函数属性设置为。
未绘制冷却剂的温度分布。将其从屏幕中删除：
-

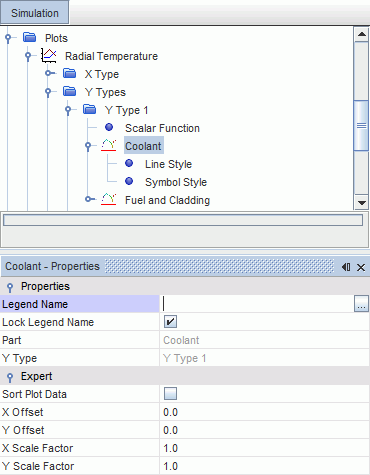

选择 ，然后在属性窗口内，禁用锁定图例名，并清除图例名。
- 选择 ，然后将其形状设为无。
- 选择 ，然后在 属性 窗口内，禁用 锁定图例名 并清除 图例名。
- 选择 ，然后将其形状设为无。
以表格形式导入预期分布并将其添加至绘图中：
- 右键单击，然后选择添加数据。
- 在将数据提供方添加至绘图对话框中，选择 WallBoilingCht，然后单击确定。
- 选择 节点，然后将图例名更改为预期分布。
- 将 X 列设为 r。
- 将 Y 列设为 T。
- 选择 ，然后将其形状设置为无。
- 选择 节点。
- 在属性窗口内，将类型设为固体。
-
单击颜色属性对应的 （自定义编辑器）。

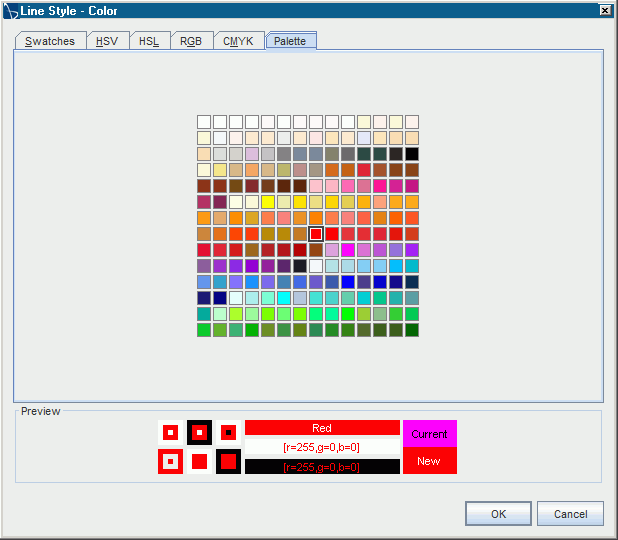

- 在线样式 - 颜色对话框内，单击调色板选项卡。
-
选择红色。
- 单击确定。
- 要添加 X 轴标题，选择，然后在属性窗口内，将标题设置为位置 [0.0, 1.0, 0.0](m)。
-
要添加 Y 轴标题，选择，然后在属性窗口内，将标题设置为温度 (K)。
径向温度绘图如下所示。
显示的计算出的温度与预期径向分布基本一致。
- 保存模拟。
