创建相并选择相模型
创建相并选择相应的相模型。
流经垂直管路的冷却剂截面的两相是水和蒸汽。这些相可通过按欧拉相模型并选择相应的材料属性创建进行定义。
创建相并选择相模型：
创建流体相。
- 在冷却剂连续体中，右键单击节点，然后创建一个相。
- 将相 1 节点重命名为 Liquid。
-
对于 Liquid 相，请选择以下模型：
组合框
模型
启用模型
流体（预选）
湍流（预选）
材料
流体
雷诺平均纳维－斯托克斯（自动选择）
- 禁用自动选择推荐模型。
-
按顺序选择以下模型：
组合框
模型
雷诺平均湍流
K-Epsilon 湍流
K-Epsilon 湍流模型
标准 K-Epsilon
壁面距离（自动选择）
- 激活自动选择推荐模型。
-
按顺序选择以下模型：
组合框
模型
启用模型
高 y+ 壁面处理（自动选择）
状态方程
恒密度
能量
分离流体温度
- 单击关闭。
- 将 节点重命名为 H2O (l)。
创建气相。
- 创建第二相，将其重命名为 Vapor。
-
对于 Vapor 相，请选择以下模型：
组合框
模型
启用模型
流体（预选）
湍流（预选）
材料
气体
雷诺平均纳维－斯托克斯（自动选择）
- 禁用自动选择推荐模型。
-
按顺序选择以下模型：
组合框
模型
雷诺平均湍流
K-Epsilon 湍流
K-Epsilon 湍流模型
标准 K-Epsilon
壁面距离（自动选择）
- 激活自动选择推荐模型。
-
按顺序选择以下模型：
组合框
模型
启用模型
高 y+ 壁面处理（自动选择）
状态方程
恒密度
能量
分离流体温度
- 单击关闭。
-
将节点重命名为 H2O (g)。

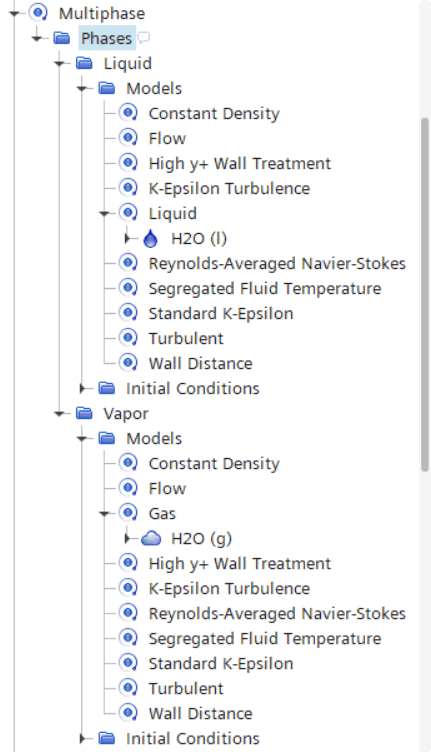

相节点显示如下。
现在，已从水相开始修改各相的材料属性。
-
编辑节点，然后设置下列属性：
节点 属性 设置 价值 745.65 kg/m^3 价值 9.253E-5 Pa-s 价值 1276100 J/kg 价值 5310.0 J/kg-K 价值 560.65 K 价值 0.574 W/m-K
接下来设置蒸气相的属性：
-
编辑节点，然后设置以下值：
节点 属性 设置 价值 37.52 kg/m^3 价值 1.9034E-5 Pa-s 价值 2770300 J/kg 价值 5440 J/kg-K 价值 560.65 K 价值 0.06514 W/m-K - 保存模拟。
