可视化网格
创建网格场景以检查网格。
已为本次分析准备好燃料棒、镀层和冷却剂的轴对称网格，所以不需要进一步网格化。边界名称和类型由导入的网格定义。查看网格以检查这些边界。
要可视化网格：
- 创建网格场景。
燃料棒在 X 方向和 Y 方向的长度分别为 1 m 和 0.01 m。要可视化长宽比经过改进的的场景，请创建一个简单转换，以在 Y 方向上拉伸域。
- 右键单击，然后选择。
- 将新创建的简单转换 1节点重命名为调整域。
- 在属性窗口内，将比例缩放属性设为 [1.0, 20.0, 1.0]。
-

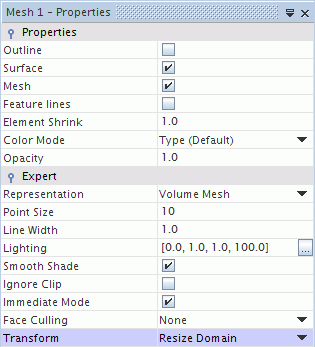

要将此转换应用于网格场景，可选择，然后将其转换专家属性设为 Resize Domain(调整域)。
-

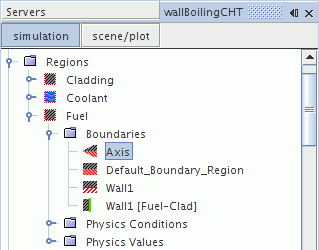

要检查导入的边界，请展开节点，然后选择轴节点。

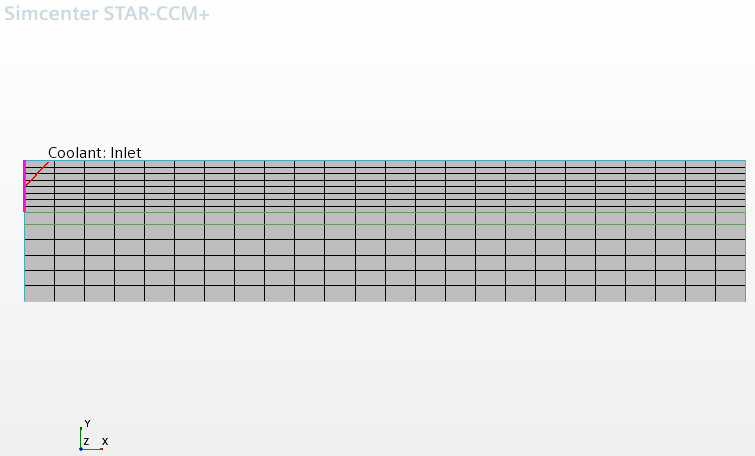

该边界在网格场景 1中突出显示。
-

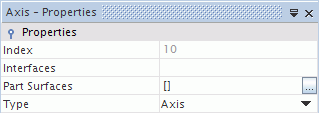

在属性窗口内，确保类型已设为轴。
-
同样，选择节点，然后观察场景中突出显示的部分。
- 保存模拟。
