导入起始几何

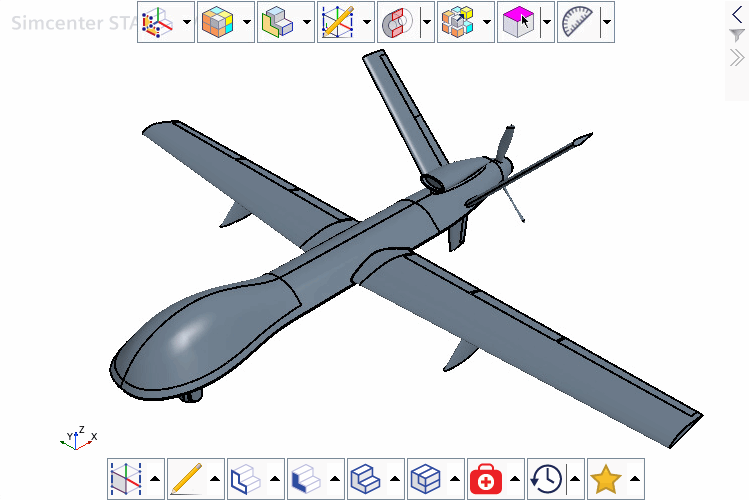

模拟提供了无人驾驶飞机 (UAV) 的 CAD 模型。要使用表面自由形式操控几何，首先将 CAD 模型导入 3D-CAD。

  1. 启动 Simcenter STAR-CCM+。
  2. 开始新模拟。
  3. 选择文件 > 导入 > 将 CAD 模型导入至 3D-CAD...。
  4. 在打开对话框中，浏览至已下载教程包的 Geometry 文件夹。
    请参见从支持中心门户下载教程文件。
  5. 选择 uav_start.x_b，然后单击打开。
  6. 单击 （模型可见性）并激活所有边。
  7. 在“可视化”工具栏中，单击 （保存-恢复-选择视图），然后选择视图 > -X-Y+Z > 上 +Z。


  8. 将模拟另存为 uav_surfaceFreeform.sim。
