稳定器自由成型

要为稳定器自由成型提供平表面，首先用一个平面将稳定器体拆分为两个体。平表面允许 Simcenter STAR-CCM+ 为表面自由成型操作生成正确的线性行为。要执行表面自由成型，可将自由成型控制点放置在尾缘翼尖。这会生成扫掠角较高且攻角减小的稳定器。

  1. 要创建切平面：
    1. 右键单击特征 > XY 节点，然后选择参考几何 > 通过转换创建平面。
    2. 在通过变换创建平面对话框中，设置下列属性：
      属性 设置
      平移矢量 [12.2, -0.82, 0.36] m
      旋转角度 [45.0, 0.0, 0.0] deg
    3. 单击确定。
  2. 要对左稳定器体切片：
    1. 右键单击体组 > 稳定器 > 左稳定器节点，然后选择布尔运算 > 切片。
    2. 在切削工具对话框中，将草图平面设为平面 1，然后单击确定。
      稳定器几何遵循主体尾部的锥形。此锥形在主体和稳定器之间生成非平表面。要生成所需的线性自由成型行为，可在稳定器根部创建平表面。
  3. 要对稳定器表面执行自由成型：
    1. 在 3D-CAD 模型树中，右键单击体组 > 稳定器 > 左稳定器节点，然后选择仅显示。

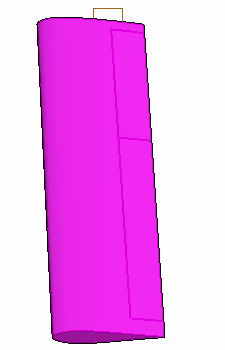

    2. 在 3D-CAD 视图 1 场景中，选择除稳定器根部附近的基本表面以外的所有面，如下所示：


      确保包括主稳定器上的所有面、所有控制表面以及所有翼型尖端面。不要包括稳定器根部附近的基本表面。
    3. 右键单击其中一个选定的面，然后选择自由形式表面。

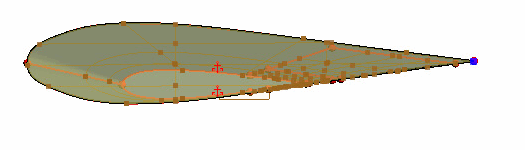

    4. 在自由形式表面对话框中，选择 （创建点），然后选择稳定器尾缘尖端上的点，如下所示：


    5. 选择自由形式点 1，然后在自由形式表面对话框中，将位移设为 [1.5, 0.0, -1.0] m。
    6. 单击应用，然后单击确定。
      Simcenter STAR-CCM+ 将在稳定器上生成线性变形。此线性变形可在减小稳定器攻角的同时增加翼型的整体扫掠。由于沿翼型的扫掠入射的变化，这降低了稳定器表面的曳力。
    7. 在 3D-CAD 视图 1 场景中的任意位置右键单击，然后选择恢复 > 隐藏体。
  4. 右键单击体组 > 稳定器 > 右稳定器节点，然后选择删除。
  5. 在删除体对话框中，单击确定。

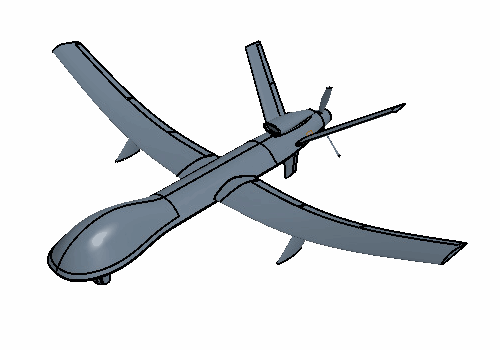

  6. 要将左稳定器镜像到飞机的右侧：
    1. 多选左稳定器和左稳定器 2 节点。
    2. 右键单击其中一个选定的节点，然后选择转换 > 镜像。
    3. 在镜像体对话框中，设置下列属性：
      属性 设置
      法向 [0.0, 1.0, 0.0] m,m,m
      动作 复制 + 镜像体
    4. 单击确定。

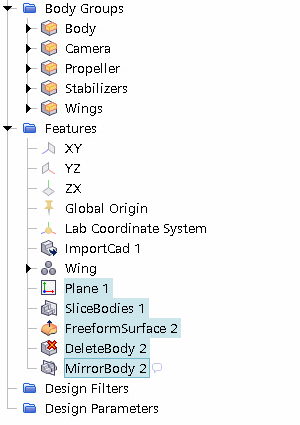

  7. 对最近的五个特征进行分组，如下所示：


  8. 将特征组重命名为稳定器。
  9. 保存模拟。
