3D-CAD：旋风分离器

旋风分离器提供了一种低成本的解决方案，用于从气体或液体流中去除颗粒物质。在 Simcenter STAR-CCM+ 中，3D-CAD 几何建模器提供了直接创建此类几何所需的所有工具。

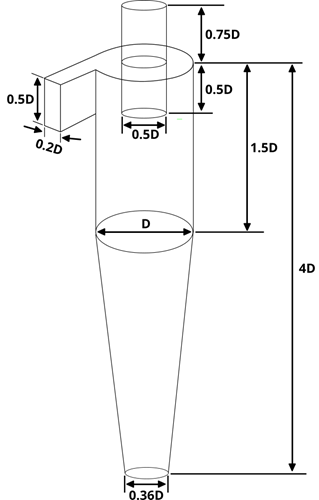

本教程将根据 Stairmand 在其实验研究 [reflink] 中使用的尺寸创建旋风分离器模型。为了进行参数化研究，所有尺寸都是相对于核心旋风直径 D 创建的。

在 3D-CAD 中创建几何时，可为核心直径 D 设置设计参数。随后，可以通过调整参数来设置所需的任意直径，并相应地更新所有其他尺寸。

本教程介绍了下列 3D-CAD 基本概念：
