3D-CAD 高级准备：修复排气

Simcenter STAR-CCM+ 在 3D-CAD 中提供了一套工具，可用于准备和修复已导入 CAD 几何，以适用于模拟。受制造工艺可接受的容差限制，适合制造的 CAD 几何不一定可立即用于模拟。

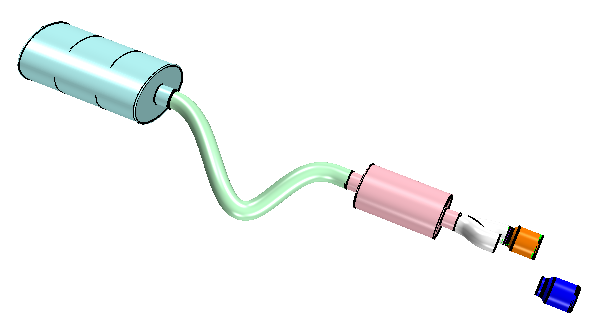

在本教程中，首先将排气管的 CAD 模型导入 3D-CAD 几何建模器。在导入几何后，可以使用修复工具来解决相关问题，否则无法在模拟中使用几何。下图显示了本教程中使用的几何。

排气管由多个部件组成，包括共振器、消声器、连接管、尾管和两个尾饰管。其中一个尾饰管在几何中错位，必须将其移回其原始位置。另一个尾饰管需要重建才能转换为实体。在完成修复后，使用提取内部体积特征创建表示流体域的封闭几何。
