提取固体表面

使用根据块进行分割技法提取实体表面。

  1. 展开几何 > 部件节点。
  2. 将 hx_unit_asm2 重命名为实体。
  3. 右键单击实体 > 表面 > 面节点，选择根据块进行分割...

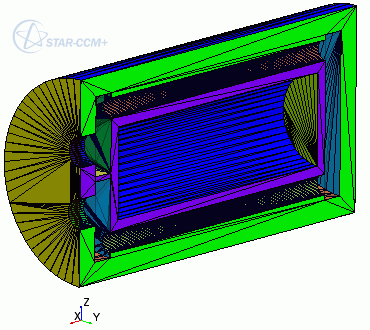

    出现根据块分割部件表面对话框。属于固体部件的表面根据其块定义进行颜色编码。所有其他表面均透明，如下所示，其中显示所有网格已激活：

  4. 在根据块分割部件表面对话框中：
    1. 为固体部件创建以下表面：
      块数 表面名称
      151, 152, 153 外圆柱壁
      173, 174 对称
      175, 176, 177 内圆柱壁
    2. 单击关闭。
    表面块将从列表和模型显示中移除。外圆柱壁、对称和内圆柱壁节点显示在实体 > 表面节点下。
实体部件原始表面面现在由仅属于流体和固体部件之间的交界面平面的表面组成。
  1. 将面重命名为交界面。
