生成体网格

运行多面体和棱柱层体网格生成器。

  1. 要运行多面体和棱柱层网格生成器，既可：
    • 在网格生成工具栏中，单击（生成体网格），也可
    • 选择网格 > 生成体网格。
    与以前一样，网格生成器的输出显示在输出窗口中，状态栏中的状态也会更新。完成该过程后，输出窗口中显示消息 Volume Meshing Pipeline Completed。可以通过向上滚动输出窗口，可查看核心网格和棱柱网格的网格生成过程汇总。
要查看体网格表示：
  1. 右键单击场景 > 几何场景 1 节点并选择应用表示至显示器 > 体网格。

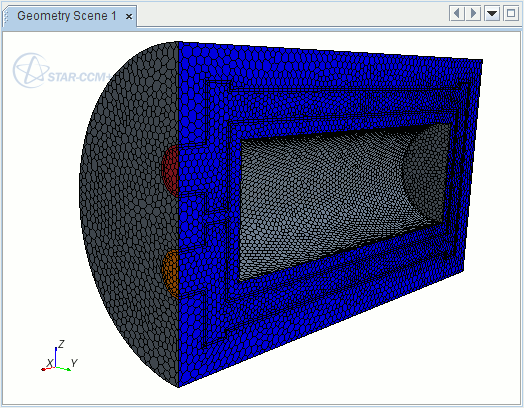

    场景更新以显示流体区域的具有近壁棱柱层的多面体网格：

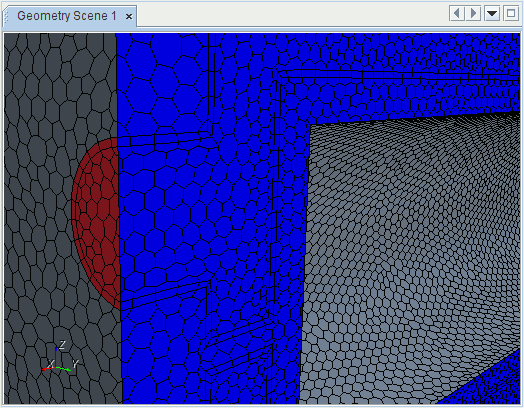

    入口充气室附近网格的特写如下所示：

要查看流体体网格的属性，包括流体区域中的网格单元数：
  1. 展开表示 > 体网格 > 有限体积区域节点，然后选择流体节点。


同样，要查看实体网格的属性：
  1. 选择实体节点。


    网格单元、内部面和顶点的确切值与上述值不同，具体取决于机器精度。
