提取流体表面

将导入的流体部件表面拆分为构成表面。

  1. 展开几何 > 部件节点。
  2. 将 hx_unit_asm1 重命名为流体体。
  3. 右键单击流体体 > 表面 > 面节点，选择根据块进行分割

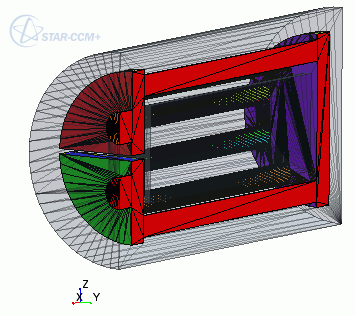

    出现根据块分割零部件表面对话框。属于流体部件的表面根据其块定义进行颜色编码。所有其他表面是半透明的，如下面所示 - 其中显示所有网格已激活：

可以使用根据块分割部件表面对话框选择一个或多个块，然后从原始表面创建表面。通过单击相应的面直接在模型上选择块：相应的块编号在对话框中高亮显示。

创建流体区域的以下表面：

  1. 在根据块分割部件表面对话框中：
    1. 选择块编号 12。
      模型中将高亮显示关联的表面。
    2. 将部件表面名称设为入口，然后单击创建。
      新抽取的表面块将从列表中和模型显示中移除。
    3. 重复以上过程以创建以下表面：
      块数 表面名称
      18 出口
      26 对称
    4. 单击关闭。
    入口、出口和对称节点显示在流体体 > 表面节点下。
流体部件原始表面面现在由仅属于流体和固体部件之间的交界面平面的表面组成。
  1. 将面重命名为交界面。
