创建旋风体

创建旋风分离器几何的主体和圆锥截面。

  1. 为旋风几何的主体创建草图：
    1. 右键单击 XY 节点，然后选择创建草图。
    2. 在草图面板中单击（查看草图平面法向）。
    3. 要指定草图平面上网格线之间的距离，可单击 （设定草图网格间距）。
    4. 在方格间距对话框中，将方格间距设置为 0.1 m。
    5. 单击确定。
      设置间距后，不断缩小，直至可以看到出口管道的完整圆。
    6. 单击 （创建圆），并绘制一个以原点 (0,0) 为中心的圆。
    7. 右键单击圆的边缘，然后选择应用半径尺寸。
    8. 在尺寸对话框中，输入 0.5*$D，然后单击确定。
    9. 在草图面板中单击确定。
    10. 在特征树中，将草图 1 重命名为主体草图。
  2. 要形成主体，可拉伸草图：
    1. 右键单击主体草图节点，然后选择拉伸。
    2. 在拉伸面板中，将距离设为 1.5*$D。
    3. 将体相互作用设为无。
    4. 在拉伸面板中单击确定。
    5. 在体组节点中，将体 2 重命名为主体。
  3. 要移除出口管道占用的体积：
    1. 在体组下，右键单击主体节点，然后选择布尔 > 减运算。
    2. 在体的减运算面板中，在工具体选择框的右侧，单击 （打开选择器）。
    3. 在选择工具体面板中，选择出口管道。单击 （关闭选择器）。

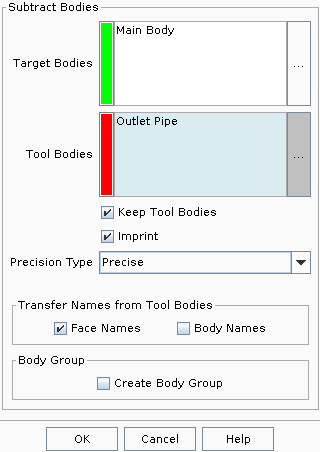

    4. 在体的减运算面板中，激活保留工具体和压印这两个选项。


    5. 单击确定。
对于旋风分离器的圆锥截面，可准备两个草图，然后在它们之间应用放样特征。
  1. 从主体零部件的底面抽取草图：
    1. 在可视化工具栏中，单击 （使场景透明）。

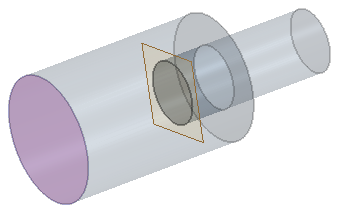

    2. 在图形窗口中，选择主体零部件的底面：


    3. 在面上右键单击，然后选择创建草图 > 根据面边。
    4. 在草图面板中单击确定。
  2. 创建一个要在其上绘制旋风底座草图的平面：
    1. 右键单击 XY 节点，然后选择参考几何 > 通过转换创建平面。
    2. 在通过转换创建平面面板中，单击确定。
    3. 选择平面 1 节点，然后在属性窗口中为平移矢量的 Z 分量输入 4*$D。
    4. 将平面 1 重命名为旋风底座平面。
    5. 在 3D-CAD 面板底部，单击更新 3D-CAD。
  3. 绘制旋风底座：
    1. 右键单击旋风底座平面节点，然后选择创建草图。
    2. 在草图面板中单击（查看草图平面法向）。
    3. 单击 （创建圆），然后以原点为中心画圆。
    4. 右键单击圆，然后选择应用半径尺寸。
    5. 在尺寸对话框中，输入 0.18*$D，然后单击确定。
    6. 在草图面板中单击确定。
    7. 在特征树中，将草图 1 节点重命名为旋风底座草图。
  4. 使用放样特征创建圆锥截面的体：
    1. 选择旋风底座草图节点，按住 <CTRL> 同时选择 FaceSketch 1(面草图 1) 节点。
    2. 右键单击其中某个节点，然后选择放样。
    3. 在放样面板中单击确定。
    4. 将放样 1 重命名为旋风截面放样。
此时将为旋风分离器几何创建主体和圆锥截面。
