创建 3D-CAD 模型

Simcenter STAR-CCM+ 中的 3D-CAD 建模器具有自己的树，且该树在专用面板中打开。这里将创建一个空模型并输入建模器。

要输入 3D-CAD 建模器：
  1. 启动 Simcenter STAR-CCM+。
  2. 创建新模拟。
  3. 将模拟另存为 cyclone.sim。
  4. 在对象树中，右键单击几何 > 3D-CAD 模型，然后选择新建。


    随即启动 3D-CAD 环境并创建 3D-CAD 模型。3D-CAD 中会显示该 3D-CAD 模型特定的对象树。该树包含体组、特征、设计过滤器以及设计参数节点。还会自动创建 3D-CAD 视图场景。该场景最初会显示三个起始草图平面，它们会用作向其中添加特征的基础模型。

  5. 在 3D-CAD 环境中，将 3D-CAD 模型 1 节点重命名为 Cyclone(旋风)。
在 3D-CAD 中，可以使用设计参数代替尺寸值，或将其作为提供尺寸的表达式的一部分。
  1. 创建一个设计参数，用于据此在旋风几何中缩放零部件的尺寸和位置：

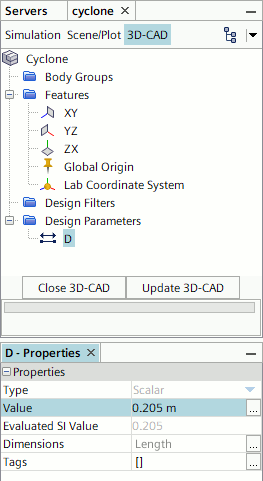

    1. 右键单击设计参数节点，然后选择新建 > 长度。
    2. 将长度节点重命名为 D。
    3. 在属性窗口中，将值设为 0.205 m。
    设计参数值直接影响引用该值的模型的尺寸。
