创建入口管

流体通过矩形入口管水平进入腔室顶部。

要创建入口管：
  1. 单击 （使场景透明）以停用透明。
  2. 在体组节点下，右键单击 Main Body(主体) 节点，然后选择布尔运算 > 切片。
  3. 在片体面板中，将草图平面设为 YZ，然后单击确定。
  4. 在体组节点下，右键单击 Main Body 2(主体 2) 节点，然后选择隐藏。
  5. 在可视化工具栏中，单击 （保存-恢复-选择视图），然后选择视图 > -X > 上 -Z。

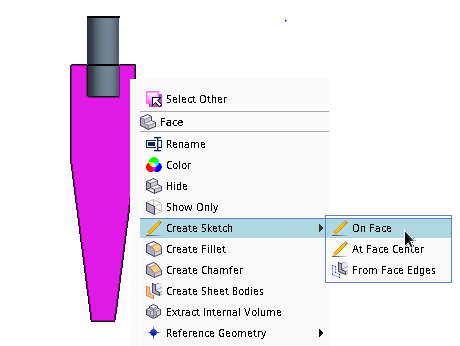

  6. 在图形窗口中，右键单击主体的横截面，然后选择创建草图 > 在面上。


  7. 在主体左上角放大视图。

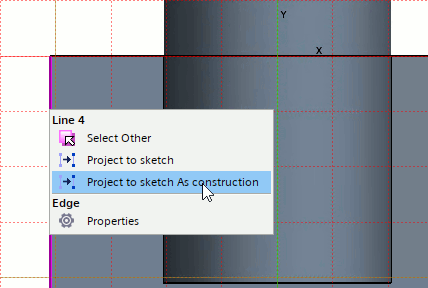

  8. 在左侧，右键单击主体的垂直外边，然后选择作为构造投影至草图。

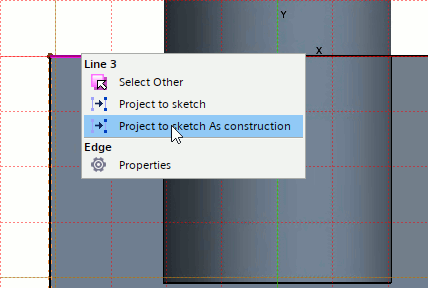

  9. 右键单击主体的顶边，然后选择作为构造投影至草图。


  10. 要创建入口的初始矩形：
    1. 在草图面板中，单击 （创建矩形），然后将鼠标指针移到旋风的左上角附近。
    2. 在主体的左上角附近单击，而不是单击左上角。

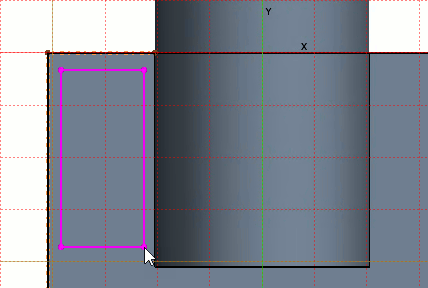

    3. 再次单击第一个点的右下角，如图所示：


  11. 约束草图，使矩形的左边和顶边与主体的边共线：
    1. 按住 <CTRL> 键同时选择矩形的左边和垂直构造线，右键单击选择，然后选择应用共线约束。
    2. 同时选择矩形的顶边和顶部水平构造线，右键单击选择，然后选择应用共线约束。

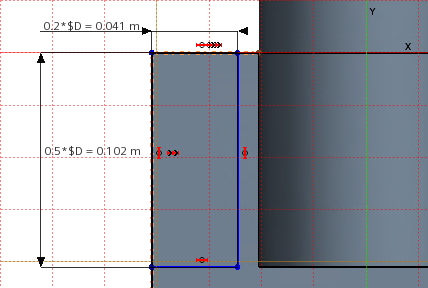

  12. 使用设计参数定义入口的高度和宽度：
    1. 右键单击矩形的一个垂直边，然后选择应用长度尺寸。
    2. 在尺寸对话框中，输入 0.5*$D，然后单击确定。
    3. 对矩形的一条水平边重复这些步骤，但使用尺寸 0.2*$D。


  13. 在草图面板中单击确定。
  14. 在特征树中，将草图 1 节点重命名为入口草图。
  15. 要拉伸草图：
    1. 右键单击入口草图节点，然后选择拉伸。
    2. 在拉伸面板中，为距离输入 1*$D，然后单击确定。
    3. 在特征树中，将拉伸 2 节点重命名为 入口。

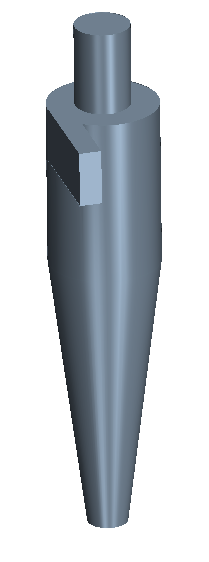

    入口管便添加至旋风分离器。

  16. 保存模拟。
  17. 在图形窗口中，右键单击背景，然后选择恢复 > Hidden Bodies(隐藏的体)。
