指定面名称

准备模型几何的最后一步是通过设置面名称，指定模型的入口、出口和交界面（挡板和流体）。

通过几何零部件将 3D-CAD 模型导入模拟时，已指定名称的面会定义为单独的零部件表面。然后，将几何指派给区域时，可以选择自动将这些表面区分为不同的边界。

为入口面和出口面命名：

  1. 旋转模型，以显示入口管。

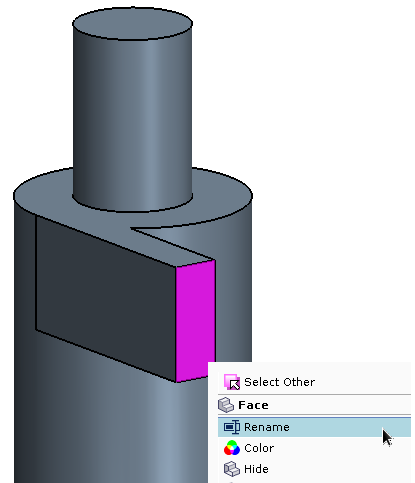

  2. 右键单击矩形入口面，然后选择重命名。


  3. 在重命名对话框中，输入入口，然后单击确定。

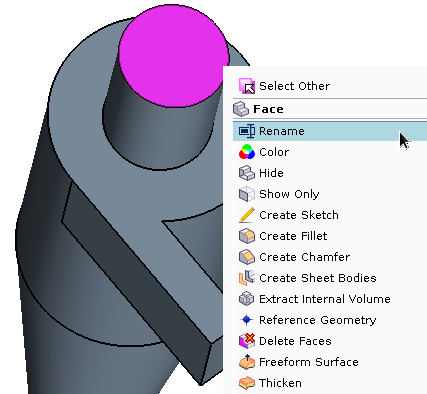

  4. 右键单击出口管顶部的圆面，选择重命名。


  5. 在重命名对话框中，输入出口，然后单击确定。
为交界面命名面时，必须依次标识交界面每一侧的面。此过程通常需要隐藏整个体，以便呈现出交界面。

要命名交界面的面：

  1. 在体组下，右键单击主体节点，然后选择隐藏。

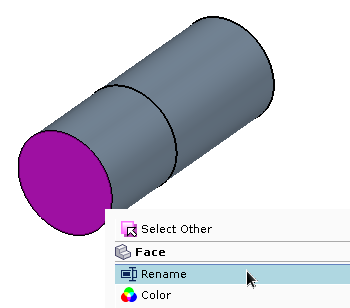

  2. 右键单击出口管的底面，然后选择重命名。


  3. 在重命名对话框中，输入 Fluid_Int_Outlet，然后单击确定。
  4. 右键单击挡板的弯曲表面，然后选择重命名。


  5. 在重命名对话框中，输入 Baffle_Int_Outlet，然后单击确定。
  6. 在体组下，右键单击主体节点，然后选择显示。
  7. 右键单击出口管节点，然后选择隐藏。
  8. 单击（使场景透明）。

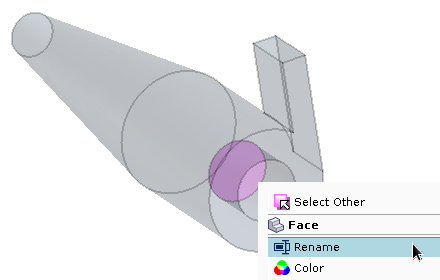

  9. 右键单击主体内出口管的底面，然后选择重命名。


  10. 在重命名对话框中，输入 Fluid_Int_Main，然后单击确定。
  11. 右键单击主体内挡板的弯曲表面，然后选择重命名。


  12. 在重命名对话框中，输入 Baffle_Int_Main，然后单击确定。
  13. 在 3D-CAD 视图场景中，右键单击并选择恢复 > Hidden Bodies(隐藏的体)。
几何现在已完成，您可退出 3D-CAD。

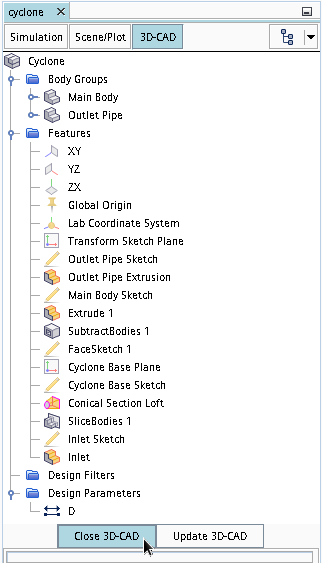

  1. 在对象树底部，单击关闭 3D-CAD。


  2. 保存模拟。
