创建出口管

出口管具有圆形截面，并通过在转换后的平面上绘制一个圆的草图再将其拉伸而成。

要绘制出口管草图：
  1. 通过转换创建平面：
    1. 右键单击特征 > XY 节点，然后选择参考几何 > 通过转换创建平面。
    2. 在通过转换创建平面面板中，单击确定。

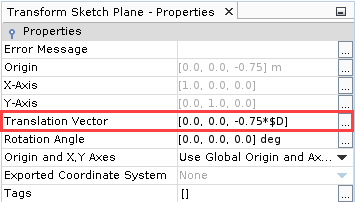

    3. 选择平面 1 节点，然后在属性窗口中为平移矢量的 Z 分量输入 -0.75*$D。


      在值的表达式中引用设计参数时，可在参数名称前面加上 $。
    4. 将平面 1 重命名为转换草图平面。
    5. 在 3D-CAD 面板底部，单击更新 3D-CAD。
转换草图平面在负 Z 方向上定位于 0.75D，远离 XY 平面。在此平面上，可以创建出口管横截面的草图。然后，该草图将朝 XY 平面反向拉伸。
  1. 创建出口管草图：
    1. 右键单击转换草图平面节点，然后选择创建草图。

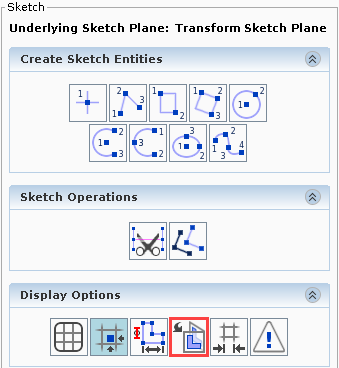

    2. 在草图面板中单击（查看草图平面法向）。此操作将草图平面与屏幕对齐。


    3. 在草图面板中，单击 （创建圆），将光标移到 3D-CAD 视图场景中的网格上方。
      鼠标指针有一个与其相连的紫点，它会指示方格上的点位置。绘制面板的圆属性框内会显示该点的坐标，它会随鼠标的移动而改变。默认启用 （对齐网格）选项，所以当点靠近两个网格线时，它会跳至网格线之间的交点。
    4. 要绘制圆，可将点定位在原点 (0,0) 上，单击一次，然后向外移动指针。要设置圆的半径，可再次单击。
    5. 右键单击圆的边缘，然后选择应用半径尺寸。
    6. 在尺寸对话框中，输入 0.25*$D，然后单击确定。
      在应用尺寸时，圆可能会扩展到图形窗口的边界之外。使用鼠标滚轮可缩小和调整视图中的圆。
    7. 在草图面板中单击确定。
    8. 将草图 1 重命名为出口管草图。
  2. 拉伸草图即可形成出口管：
    1. 在特征树中，右键单击出口管草图节点，然后选择拉伸。
    2. 在拉伸面板中，将距离设为 1.25*$D。
    3. 单击确定。
    4. 将拉伸 1 重命名为出口管拉伸。
    5. 展开体组节点，然后选择 Body 1(体 1)。
    6. 将体 1 节点重命名为出口管。

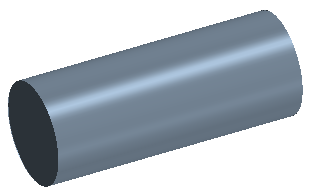

    此时便为旋风分离器创建了出口管。
