创建复合部件（装配）

为有助于组织叶级部件或其他复合（子装配）部件，可以创建一个复合部件。

创建复合部件的两种常规方法是：

  • 先创建一个新的空复合部件，而后将现有的叶级部件或其他复合部件移入
  • 根据两个或更多个现有部件创建一个复合部件

创建新的空复合部件

要创建新的空复合部件（不包含其他任何部件）：

  1. 右键单击部件节点，然后从弹出菜单中选择新建复合部件。

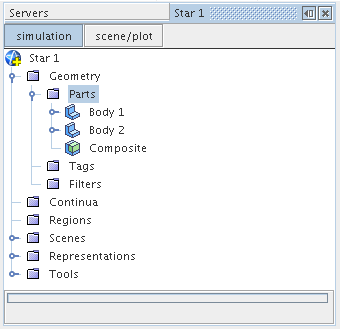

    此时将显示一个默认名称为复合的新复合部件节点：



  2. 通过选择叶级部件或其他复合部件并将它们拖放到复合部件节点，可以将它们移入新的复合部件。

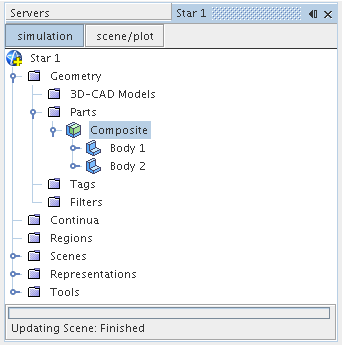

    这样会使这些部件成为新复合部件的子部件，如以下布局中所示：



    使用这种方法可以创建任意数量的新复合部件。

删除空的复合部件

要删除不包含其他任何部件的复合部件：

  1. 右键单击部件节点，然后选择删除空部件。
    将显示删除空部件对话框。
  2. 在删除空部件对话框中，选择要删除的部件，然后单击确定。

根据其他部件创建复合部件

可以直接根据两个或更多个现有部件创建一个新的复合部件，以使选定的部件自动成为新复合部件的子部件。

例如，要使两个叶级部件成为新复合部件的子部件：

  1. 选择叶级部件，然后右键单击并从弹出菜单中选择复合。

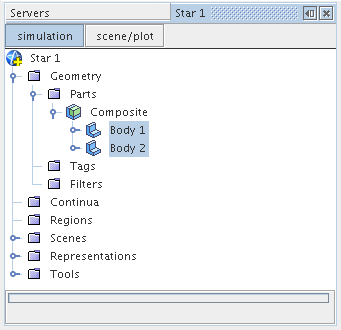

    此时将创建一个默认名称为复合的新节点，该节点包含选定的叶级部件作为子部件：



同样，也可以根据两个现有的复合部件创建一个新的复合部件，以使它们自动成为新复合部件的子部件或子装配件。

  1. 与叶级部件一样，选择两个复合部件节点，然后右键单击并从弹出菜单中选择复合。

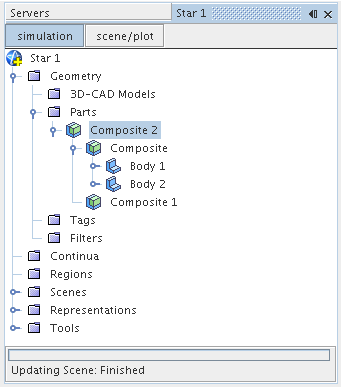

    在本例中，复合部件复合和 Composite 1(复合 1) 经过重新排列，成为新部件 Composite 2(复合 2) 的子装配件：



在复合子部件上创建标签

对于复合部件，管理子标签...操作用于将标签与装配的子部件关联。然后可以使用这些标签在过滤器中引用部件、部件表面和部件曲线。

  1. 为模拟创建所需的标签。
    有关更多信息，请参见使用标签。
  2. 右键单击几何 > 部件 > [复合部件]节点，然后选择管理子标签...

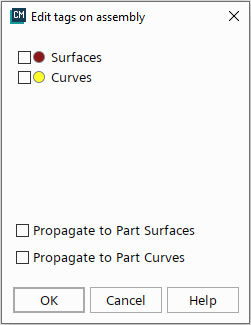

    将显示编辑装配上的标签对话框：

    标签可应用于任何或所有复合子部件，还可以通过传播到部件表面和传播到部件曲线选项分别扩展到部件表面或部件曲线。

  3. 在编辑装配上的标签对话框中，选择所需的标签和传播选项。
  4. 单击确定。
