使用标签

可以创建任意数量的用户标签来标记 Simcenter STAR-CCM+ 对象。

  1. 使用以下任一方法创建用户标签：
    • 右键单击自动化 > 标签管理器节点，然后从上下文菜单中选择新建标签。

      此时显示一个名为标签的新节点。要为标签赋予唯一的描述性名称，在应用之前重命名标签。

    • 要创建标签并将其立即应用于某个特定对象，右键单击该对象的节点，然后选择标签 > 添加 > 新建...。在出现的对话框中，指定标签的名称。用户标签将自动创建并同时应用于该对象。
      注标签 > 设置选项的不同之处在于，它使您可以访问模拟中的所有标签，无论它们是否已应用于选定的对象。
  2. 要将标签应用于对象，使用以下某种方法：
    • 要通过对象节点的属性应用标签，编辑其标签属性以激活对象选择器（请参见激活对象选择对话框）。
    • 将标签节点拖到对象上。

    • 要通过对象节点的上下文菜单应用标签，右键单击对象节点并选择标签 > 添加或标签 > 设置，然后选择标签（例如，标签 2）。

      对于较大的标签集，标签名称列表将替换为现有子菜单项。

      对象节点旁边显示了标签图标的微型版本来指示对象已标记，如以下屏幕截图所示（转换）：

  3. 要应用新标签以过滤搜索结果，使用以下某种方法，具体取决于要搜索结果的全集还是子集：
    • 要创建标签并将其应用于过滤器的完整搜索结果集，右键单击过滤器节点并选择标签结果。
    • 要创建标签并将其应用于选定的搜索结果，在过滤器打开的对话框中执行以下操作：
      1. 在“搜索结果”窗口中选择一个对象。
      2. 右键单击该组并选择在应用中选择。
      3. 在主模拟窗口中，右键单击并选择标签 > 添加或标签 > 设置。
  4. 要搜索一组具有特定标签的对象：
    1. 创建过滤器。请参见创建过滤器。
    2. 指定标签谓词 [标签包含 MyObjects]，其中 MyObjects 是标签的名称。
    3. 要在同一查询中搜索额外标签，使用复合谓词。

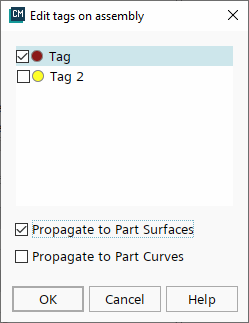

  5. 如果要标记复合几何部件，右键单击其节点，然后选择管理子标签。在编辑组合上的标签对话框中，可以选择是将标记传播到部件表面、部件曲线或二者。


  6. 要从对象中移除标签，执行以下某项操作：
    • 编辑对象的标签属性。
    • 右键单击对象节点，选择标签 > 移除或标签 > 设置，然后在子菜单中取消选择标签的名称。
  7. 要更改标签的颜色（包括节点和具有该标签的对象上的微型图标），选择该标签的节点，然后执行以下某项操作：
    • 单击颜色属性的右半部分，并从下拉色板中选择新颜色。
    • 要访问颜色控制对话框，单击颜色属性中的 （自定义编辑器）。请参见定义颜色。
  8. 要删除某个标签节点，右键单击该标签节点并从右键菜单中选择删除标签...。
    该标签的所有相关对象也会更新，与每个对象的链接也会移除。
