更新 3D-CAD 模型

3D-CAD 模型包含定义 3D-CAD 几何的所有特征。当在 3D-CAD 模型中更改特征时，必须更新模型才能使更改生效。

例如，当通过更改设计参数的值增加叶片数时，需要更新模型。更新模型会使 3D-CAD 基于激活的特征重新构建模型。已回滚或抑制的特征不受影响。

当模型需要更新时，3D-CAD 模型节点和受影响的特征节点会显示 （过时）特征状态图标。

要更新模型：

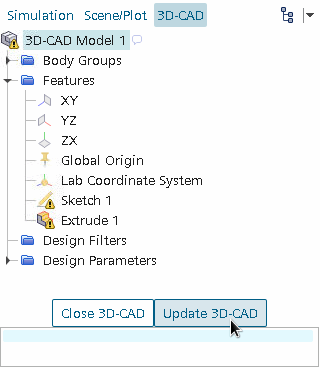

• 单击更新 3D-CAD 按钮。

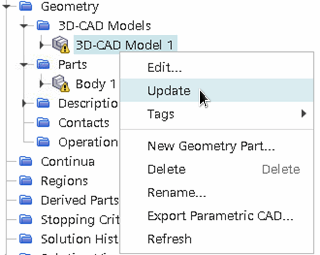

• 或者，在 3D-CAD 模型节点上右键单击并选择更新。





可以使用相同的过程，对在主模拟树中的几何 > 3D-CAD 模型节点下显示 （过时）图标的模型进行更新。如果通过在 3D-CAD 外部更改设计参数的值来修改模型，则需要此操作。

如果从 3D-CAD 模型中创建几何部件，则通过右键单击并选择更新进行更新。

更新体或体组时，Simcenter STAR-CCM+ 会更新与相应 3D-CAD 模型关联的所有体和体组。
